NSHDSB型平皮带

NSHDSB型平皮带

类型: 平皮带
材质: 聚氨酯
齿型: 平皮带
适用范围: 带防跑偏肋
适用环境: 耐油
概述 规格 CAD图纸 图片 相关产品

NSHDSB型平皮带概述

什么是NSHDSB型平皮带



   平胶带又称为传动带,包括普通平皮带、编织带、复合平皮带、高速带等。一般采用优质全棉帆布作为骨架层,帆布表面擦、贴适量胶料后,再由多层胶帆布粘合在一起构成平胶带,平胶带具有强度高、耐老化、屈挠性能好、使用伸长率小等优良性能NSHDSB型平皮带可以确保皮带的直进性和横向力耐受性的安全性皮带。皮带表面附着性适用于高粘接性、高附着性的传送物品。



平皮带跑偏如何调整

   1.调整承载的托辊组:皮在制造的时候托辊组的两边安装孔都应该加工成长孔,这样一来可以方便对其进行调整。
   2.安装调心托辊组:它的原理是采用阻挡或者托辊的水平面内的方向转动阻挡或者是产生横向的推力使皮带自动向心从而达到调整平皮带跑偏的现象作为目的。
   3. 调整驱动滚轮与改向滚筒位置法:驱动滚筒和改向滚筒式调整平皮带跑偏的重要环节。其调整方法和调整托辊组的方法类似。
   4.张紧处的调整:平皮带张紧处的调整是整个皮带输送机跑偏调整的一个非常重要的环节。具体的调整方法与滚筒的调整方法相类似。
   5. 转载点处落料位置对皮带跑偏的影响:为了减少或者避免皮带跑偏的发生可以适当的增加挡料板来阻挡物料,从而改变物料的下落方向和位置。
   6. 双向运行皮带输送机跑偏的调整:应该注意平皮带在硫化接头时应该使平皮带断面长度的方向上受力均匀,在采用导链牵引时两侧的受力需要尽可能的相等。

平皮带传动优点

   1、平皮带传动时能够起到缓冲和吸振的效果,传动较为平稳,噪音较低,无油无污染。
   2、平皮带传动时依靠摩擦来进行传动,带和带轮之间是存在着弹性滑动的。
   3、当过载是可能发生打滑的现象,这样是为了防止其他零件在过载是发生损坏。
   4、平皮带传动适用于两个轴的中心距较大的传动中,由于他的结构点,便于加工,装配和维修。
   5、平皮带传动时外部轮廓的尺寸较大,使用的效率低,带体的寿命较短,在传动中对于轴的作用力较大。
   6、平皮带传动由于本身传动平稳。

NSHDSB型平皮带规格尺寸表

型号 数量折扣 一般
发货日
RoHS                 皮带宽度W
(mm)
                颜色                 层数                 表面形状                 摩擦系数(抛光铜时为参考值) 表面                 厚度
(mm)
                单位质量
(kg/㎡)
                允许拉力
(N/mm)
                最小带轮径
(φ)
                皮带周长
(m)
NSHDSB50-[0.5-20/0.01]
  13天~                 - 50 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB60-[0.5-20/0.01]
  13天~                 - 60 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB70-[0.5-20/0.01]
  13天~                 - 70 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB80-[0.5-20/0.01]
  13天~                 - 80 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB90-[0.5-20/0.01]
  13天~                 - 90 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB100-[0.5-20/0.01]
  13天~                 - 100 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB110-[0.5-20/0.01]
  13天~                 - 110 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB120-[0.5-20/0.01]
  13天~                 - 120 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.5~20
NSHDSB130-[0.52-20/0.01]
  13天~                 - 130 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.52~20
NSHDSB140-[0.56-20/0.01]
  13天~                 - 140 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.56~20
NSHDSB150-[0.6-20/0.01]
  13天~                 - 150 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.6~20
NSHDSB160-[0.64-20/0.01]
  13天~                 - 160 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.64~20
NSHDSB170-[0.68-20/0.01]
  13天~                 - 170 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.68~20
NSHDSB180-[0.72-20/0.01]
  13天~                 - 180 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.72~20
NSHDSB190-[0.76-20/0.01]
  13天~                 - 190 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.76~20
NSHDSB200-[0.8-20/0.01]
  13天~                 - 200 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.8~20
NSHDSB210-[0.84-20/0.01]
  13天~                 - 210 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.84~20
NSHDSB220-[0.88-20/0.01]
  13天~                 - 220 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.88~20
NSHDSB230-[0.92-20/0.01]
  13天~                 - 230 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.92~20
NSHDSB240-[0.96-20/0.01]
  13天~                 - 240 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 0.96~20
NSHDSB250-[1-20/0.01]
  13天~                 - 250 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1~20
NSHDSB260-[1.04-20/0.01]
  13天~                 - 260 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.04~20
NSHDSB270-[1.08-20/0.01]
  13天~                 - 270 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.08~20
NSHDSB280-[1.12-20/0.01]
  13天~                 - 280 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.12~20
NSHDSB290-[1.16-20/0.01]
  13天~                 - 290 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.16~20
NSHDSB300-[1.2-20/0.01]
  13天~                 - 300 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.2~20
NSHDSB310-[1.24-20/0.01]
  13天~                 - 310 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.24~20
NSHDSB320-[1.28-20/0.01]
  13天~                 - 320 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.28~20
NSHDSB330-[1.32-20/0.01]
  13天~                 - 330 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.32~20
NSHDSB340-[1.36-20/0.01]
  13天~                 - 340 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.36~20
NSHDSB350-[1.4-20/0.01]
  13天~                 - 350 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.4~20
NSHDSB360-[1.44-20/0.01]
  13天~                 - 360 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.44~20
NSHDSB370-[1.48-20/0.01]
  13天~                 - 370 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.48~20
NSHDSB380-[1.52-20/0.01]
  13天~                 - 380 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.52~20
NSHDSB390-[1.56-20/0.01]
  13天~                 - 390 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.56~20
NSHDSB400-[1.6-20/0.01]
  13天~                 - 400 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.6~20
NSHDSB410-[1.64-20/0.01]
  13天~                 - 410 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.64~20
NSHDSB420-[1.68-20/0.01]
  13天~                 - 420 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.68~20
NSHDSB430-[1.72-20/0.01]
  13天~                 - 430 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.72~20
NSHDSB440-[1.76-20/0.01]
  13天~                 - 440 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.76~20
NSHDSB450-[1.8-20/0.01]
  13天~                 - 450 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.8~20
NSHDSB460-[1.84-20/0.01]
  13天~                 - 460 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.84~20
NSHDSB470-[1.88-20/0.01]
  13天~                 - 470 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.88~20
NSHDSB480-[1.92-20/0.01]
  13天~                 - 480 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.92~20
NSHDSB490-[1.96-20/0.01]
  13天~                 - 490 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 1.96~20
NSHDSB500-[2-20/0.01]
  13天~                 - 500 天蓝色 1 光泽面 0.6 0.8 0.7 4 15 2~20

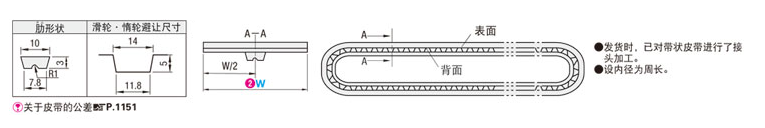

NSHDSB型平皮带CAD图纸


  • NSHDSB型平皮带图片
