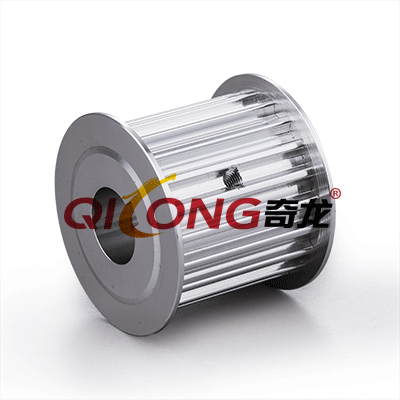

H型同步带轮尺寸表

H型标准皮带宽150（38.1mm）
规格	齿数	形状	节径	外径	W	L	K	X	轮毂直径	内孔	透孔 外径	档边 外径	档边 内径	档边型号
14H	14	AB	56.60	55.22	45	58	40	-	38	20	-	61	41	F-156141
15H	15	AB	60.64	59.27	45	58	40	-	46	20	-	65	50	F-156550
16H	16	AB	64.68	63.31	45	58	40	-	46	20	-	69	50	F-156950
18H	18	AB	72.77	71.39	45	58	40	-	55	20	-	78	58	F-157858
19H	19	AB	76.81	75.44	45	58	40	-	56	20	-	83	63	F-158363
20H	20	AB	80.85	79.48	45	58	40	-	58	20	-	86	66	F-158666
21H	21	AB	84.89	83.52	45	58	40	-	58	20	-	90	69	F-159069
22H	22	AB	88.94	87.56	45	58	40	-	62	20	-	93	75	F-159375
24H	24	AB	97.02	96.65	45	58	40	-	66	20	-	105	84	F-1510584
25H	25	AB	101.06	99.69	45	58	40	-	70	20	-	108	84	F-1510884
26H	26	AB	105.11	103.73	45	58	40	-	74	20	-	112	90	F-1511290
28H	28	AB	113.19	111.82	45	58	40	-	74	20	-	118	90	F-1511890
30H	30	AB	121.28	119.90	45	58	40	-	78	20	-	126	100	F-15126100
32H	32	AB	129.30	127.99	45	58	40	-	82	20	-	136	118	F-15136118
34H	34	AB	137.45	136.07	45	60	40	-	82	20	-	146	128	F-15146128
36H	36	AB	145.53	144.16	45	60	40	-	82	20	-	152	134	F-15152134
38H	38	AB	153.62	152.24	45	60	40	-	88	20	-	160	140	F-15160140
40H	40	AB	161.70	160.33	45	60	40	-	88	20	-	170	150	F-15170150
42H	42	BW	169.79	168.41	45	60	40	15	88	20	146	-	-	-
44H	44	BW	177.87	176.50	45	60	40	15	88	20	154	-	-	-
45H	45	BW	181.91	180.54	45	60	40	15	88	20	158	-	-	-
48H	48	BW	194.04	192.67	45	60	40	15	88	20	171	-	-	-
50H	50	BW	202.13	200.76	45	60	40	15	88	20	179	-	-	-
58H	58	BW	234.47	233.09	45	60	40	15	88	20	211	-	-	-
60H	60	BW	242.55	241.18	45	60	40	15	88	20	219	-	-	-
70H	70	BW	282.98	281.61	45	65	40	15	88	25	258	-	-	-
72H	72	BW	291.06	289.69	45	65	40	15	88	25	265	-	-	-
84H	84	BW	339.57	338.20	45	65	40	15	100	25	314	-	-	-
96H	96	BW	388.08	386.71	45	65	40	15	100	25	362	-	-	-
120H	120	BW	485.10	483.73	45	65	40	15	100	25	460	-	-



订购需知：

以上表格即为H型同步轮型号参数的尺寸模板。同时我们也可以根据您的需求为您定制同步带。如果您对于产品有特殊的型号或者性能的要求我们也会尽量满足，给予定制。只要您有需求，我们就可以为您生产出您需要的同步带，并且让您满意。
