PJ型多楔带 |
|
---|---|
类型: | 多楔带 |
材质: | 橡胶 |
齿型: | 多楔带 |
适用范围: | 汽车,洗碗机,粘合机,烘干机,喷码机,包装机械,食品机械 |
适用环境: | 耐热、耐油、耐磨 |
什么是PJ型多楔带:

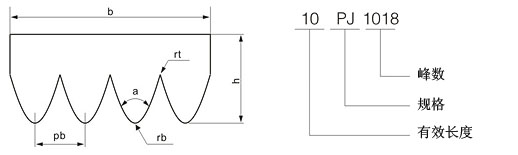

PJ型多楔带是指以平带为基体、内表面排布有等间距纵向40°梯形楔的环形橡胶传动带,其工作面为楔的侧面。多楔带结合平面和V带的优势特点,既有平整面带的柔软、强韧的特点,又有V带紧凑、高效等优点。多用于汽车,洗碗机,粘合机,烘干机,喷码机,包装机械,食品机械等各行业各种类型的机械传动中。
多楔带介绍
多楔带是指一平皮带为标准,内侧表面排列着等间距离的纵向40°的梯形楔状的环形橡胶传动带,它的工作表面是以楔形为侧面的。
多楔带与带轮的接触面积和摩擦力都比较大,载荷沿着皮带边缘分布比较均匀,这样能让它的传动力更为巨大。由于带体薄而轻,柔韧性好,结构较为合理,所以它的工作应力小,可以在比较小的带轮上面工作。多楔带的背面也可以传动,而且还可以使用自动张力的调整器,会使传动更加安全可靠。多楔带特别适用于要求结构紧凑,传动功率大的高速运转,主要用于发动机,电机等动力设备的传动。
多楔带特点
1、传动带额功率比较大,在空间相同的情况下比普通的额V带传功率提高了30%。
2、传动的系统结构紧凑,在传动功率相同的情况下,传递装置所占的空间比普通的V带要小25%。
3、带体薄,柔软性好,能适应带轮直径较小的传动,也可以传动多个轮子。能适应高速传动,震动小,发热小,运转平稳。
4、耐热,耐油,耐磨损,使用时伸长小,寿命长。
多楔带优点
1、多楔带和多楔带轮之间的接触面积和摩擦力比较大,载荷会沿着多楔带的带宽分布较为均匀,所以传递的功率也就越大。
2、由于多楔带的带体薄且轻,柔韧性能又好,结构也相对合理,所以在工作时所受到的应力也就越小,也就使得多楔带可以在较小的带轮上面进行工作。
3、由于多楔带具有传动时所发出的振动小,散热快,运转平稳和使用伸长小等特点,使得多楔带的寿命较长。而且多楔带的传速比较大,极限线速也很高。
4、多楔带的传动效率较高,节能效果明显,所占用的额空间较小,传动又十分紧凑。此外多楔带的背面也可以作为传动的工具,而且可以使用自动调整张力器,使得传动更加的安全可靠。所以多楔带比较适用于对于结构要求比较紧凑,传动功率又相对较大的高速传动。
型号 | 有效长度(mm) | 型号 | 有效长度(mm) | 型号 | 有效长度(mm) |
PJ604 | 604 | PJ1071 | 1071 | PJ2016 | 2016 |
PJ606 | 606 | PJ1081 | 1081 | PJ2044 | 2044 |
PJ616 | 616 | PJ1086 | 1086 | PJ2066 | 2066 |
PJ620 | 620 | PJ1086 | 1086 | PJ2096 | 2096 |
PJ626 | 626 | PJ1091 | 1091 | PJ2116 | 2116 |
PJ630 | 630 | PJ1103 | 1103 | PJ2141 | 2141 |
PJ638 | 638 | PJ1112 | 1112 | PJ2195 | 2195 |
PJ640 | 640 | PJ1116 | 1116 | PJ2315 | 2315 |
PJ646 | 646 | PJ1126 | 1126 | PJ2323 | 2323 |
PJ660 | 660 | PJ1155 | 1155 | PJ2376 | 2367 |
PJ672 | 672 | PJ1170 | 1170 | PJ2405 | 2405 |
PJ674 | 674 | PJ1177 | 1177 | PJ2465 | 2465 |
PJ676 | 676 | PJ1196 | 1196 | PJ2575 | 2575 |
PJ680 | 680 | PJ1216 | 1216 | PJ2605 | 2605 |
PJ701 | 701 | PJ1243 | 1243 | PJ2665 | 2665 |
PJ703 | 703 | PJ1256 | 1256 | PJ2755 | 2755 |
PJ719 | 719 | PJ1277 | 1277 | PJ2834 | 2834 |
PJ752 | 752 | PJ1281 | 1281 | PJ2836 | 2836 |
PJ756 | 756 | PJ1290 | 1290 | PJ2845 | 2845 |
PJ770 | 770 | PJ1315 | 1315 | PJ2879 | 2879 |
PJ777 | 777 | PJ1331 | 1331 | PJ2926 | 2926 |
PJ790 | 790 | PJ1381 | 1381 | PJ2940 | 2940 |
PJ796 | 796 | PJ1386 | 1386 | PJ2960 | 2960 |
PJ801 | 801 | PJ1407 | 1407 | PJ3030 | 3030 |
PJ809 | 809 | PJ1422 | 1422 | PJ3086 | 3086 |
PJ832 | 832 | PJ1446 | 1446 | PJ3150 | 3150 |
PJ847 | 847 | PJ1476 | 1476 | PJ3200 | 3200 |
PJ849 | 849 | PJ1479 | 1479 | PJ3416 | 3416 |
PJ863 | 863 | PJ1523 | 1523 | PJ3476 | 3476 |
PJ876 | 876 | PJ1551 | 1551 | PJ3572 | 3572 |
PJ885 | 885 | PJ1560 | 1560 | PJ3598 | 3598 |
PJ888 | 888 | PJ1582 | 1582 | PJ3686 | 3686 |
PJ893 | 893 | PJ1600 | 1600 | PJ4361 | 4361 |
PJ907 | 907 | PJ1645 | 1645 | PJ4456 | 4456 |
PJ942 | 942 | PJ1661 | 1661 | PJ4503 | 4503 |
PJ951 | 951 | PJ1686 | 1686 | PJ4646 | 4646 |
PJ961 | 961 | PJ1699 | 1699 | PJ4807 | 4807 |
PJ965 | 965 | PJ1724 | 1724 | PJ5377 | 5377 |
PJ976 | 976 | PJ1774 | 1774 | PJ5511 | 5511 |
PJ996 | 996 | PJ1812 | 1812 | PJ5926 | 5926 |
PJ1014 | 1014 | PJ1831 | 1831 | PJ6027 | 6027 |
PJ1018 | 1018 | PJ1864 | 1864 | PJ6196 | 6196 |
PJ1039 | 1039 | PJ1889 | 1889 | PJ6276 | 6276 |
PJ1043 | 1043 | PJ1941 | 1941 | PJ7056 | 7056 |
PJ1048 | 1048 | PJ1997 | 1997 | PJ7141 | 7141 |
![]() |
![]() |
![]() |
![]() |
