S3M型单面齿同步带

S3M型单面齿同步带

类型: 同步带
材质: 橡胶,聚氨酯,PU,尼龙帆布,氯丁橡胶,玻璃纤维线
齿型: 单面齿,圆弧齿
适用范围: 砂光机,杀菌机,输送机,退火炉,洗碗机,粘合机,烘干机,喷码机,包装机械,食品机械
适用环境: 耐酸,耐热,耐寒,耐油,耐磨,耐高温,耐灼烧
概述 规格 CAD图纸 图片 相关产品

S3M型单面齿同步带概述

什么是S3M型同步带:



   S3M型同步带是同步带传动系列中应用于比较广泛的一种带型。S3M型同步带以优异的耐油、耐磨性能著称, 它适用与中小功率的高速运转场合,主要应用于小封装和高速运转,具有节省空间和稳定度高,动态屈绕性好,抗龟裂性能好,臭氧性能优良,耐老化,耐热,耐油,耐磨损等特点。广泛用于汽车,杀菌机,退火炉,洗碗机,粘合机,烘干机,包装机械,矿山设备等各行业各种类型的机械传动中。


同步带带宽选择

   同步带的带宽等于同步带的基本带宽乘以上一个由设计功率,基本额定功率和系数所构成的额一个值。
   也就是说如果计算参数A的时候,有一个系数B,但是计算B的时候还需要知道A 的数值。这是很常见的一种情况。处理的方法一般是先假设一个值,比如假设B的数值,然后去计算A的数值,再去计算B的数值。然后再和假设值来进行比较,如果不相等的话则从新按照计算值B来重新计算,这样反复进行推算两到三次,一般来说假设值也就和计算值基本属于一致了。
   同步带和同步带轮只要相互齿形相互匹配就好了,也就是说什么类型的同步带要匹配同等型号的同步带轮。而具体的同步带带长则可以通过同步带的带长系列来进行查询。同步带轮则需要优先选择同步带轮的齿数,这些实处可以从同步带轮的选型手册里面找,然后再用它来确定同步带的齿数就可以了。

同步带长度计算

   在日常的工作中,我们需要根据需要选择不同的同步带和同步带轮。但是每种机械仪器的同步带长度都是不一样的,那么我们要如何来计算自己所要买的同步带的长度从而使自己买来的同步带可以准确的用到自己的机械仪器上面呢,那么就需要我们来通过公式计算所需要的长度了。
   我们设大滚轮的半径为r1小滚轮的半径r2 ,2个滚轮中心距离d ,那么总长度就是与大轮相贴的部分+与小轮相贴的部分+悬空长度,即:
   r1*2arccos((r1-r2)/d)+r2*(2PI-2arccos((r1-r2)/d))+2*(d**2-(r1-r2)**2)**0.5
   需要注意一下的是这里的PI是圆周率 ,arccos是反余弦函数。

S3M型单面齿同步带规格尺寸表

规格 节线长 齿数 规格 节线长 齿数
Std3M-150 150.00 50 Std3M-432 432.00 144
Std3M-174 174.00 58 Std3M-453 453.00 151
Std3M-177 177.00 59 Std3M-486 486.00 162
Std3M-192 192.00 64 Std3M-504 504.00 168
Std3M-201 201.00 67 Std3M-507 507.00 169
Std3M-207 207.00 69 Std3M-537 537.00 179
Std3M-210 210.00 70 Std3M-564 564.00 188
Std3M-219 219.00 73 Std3M-573 573.00 191
Std3M-225 225.00 75 Std3M-582 582.00 194
Std3M-240 240.00 80 Std3M-585 585.00 195
Std3M-246 246.00 82 Std3M-597 597.00 199
Std3M-252 252.00 84 Std3M-600 600.00 200
Std3M-255 255.00 85 Std3M-606 606.00 202
Std3M-276 276.00 92 Std3M-633 633.00 211
Std3M-300 300.00 100 Std3M-636 636.00 212
Std3M-312 312.00 104 Std3M-660 660.00 220
Std3M-327 327.00 109 Std3M-699 699.00 233
Std3M-339 339.00 113 Std3M-714 714.00 238
Std3M-357 357.00 119 Std3M-750 750.00 240
Std3M-360 360.00 120 Std3M-810 810.00 270
Std3M-384 384.00 128 Std3M-900 900.00 300
Std3M-399 399.00 133 Std3M-1050 1050.00 350
Std3M-408 408.00 136 Std3M-1188 1188.00 396
Std3M-420 420.00 140

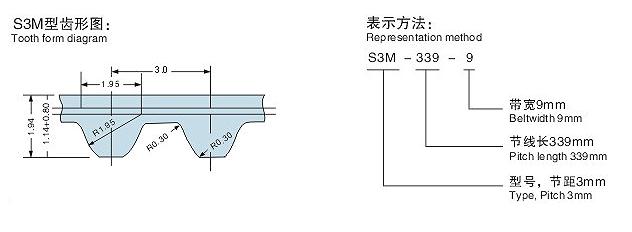

S3M型单面齿同步带CAD图纸


  • S3M型单面齿同步带图片
