XL型梯形齿同步带

XL型梯形齿同步带

类型: 同步带
材质: 橡胶聚氨酯,PU,尼龙帆布,氯丁橡胶,玻璃纤维线
齿型: 单面齿,梯形齿
适用范围: 织,机床,烟草,通讯电缆,轻工,化工,冶金,仪表仪器,食品,矿山,石油,汽车
适用环境: 耐老化,耐热,耐油,耐磨损
概述 规格 CAD图纸 图片 相关产品

XL型梯形齿同步带概述

什么是XL同步带:


    XL同步带是同步带传动系列中应用于比较广泛的一种带型。XL同步带主要应用于小封装和高速运转,具有节省空间和高度稳定的的特点。广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。


同步带传动原理

   同步带传动是由一根内周表面设有等间距离齿形的环形皮带和与之具有相对应齿形的同步带轮所组成。在运行的时候,同步带通过带齿与带轮之间相互啮合来进行传递运动以及动力需求。这种传动完美结合了链传动和齿轮传动的优点而产生出的一种新型带传动方式。
   同步带所使用的是软性齿条进行传动,且不易产生滑动摩擦,保障了输出的转角和输入的转角能够形成严格的比例关系,从而达到同步带的传动需求。
   同步带的传动具有较高的传动比,在大多数情况下可以达到10左右,而且在比较大的传动比的情况下,同步带传动系统的结构较为紧凑是三角带传动无可比拟的,而且因为同步带传动属于啮合传动,他的带轮直径会比需要靠摩擦力进行传递运动的三角带轮小很多。并且不需要比较大的张紧力。

同步带节顶距确定

   1、模数:齿距P除以圆周率π所得到的商。即P/π。
   2、齿顶圆:通过同步带轮的齿顶部分的圆周。
   3、齿根圆:通过同步带轮的齿根部分的圆周。
   4、分度圆:齿轮上面具有标准模数和标准齿形角的圆形。
   5、齿厚:在水平端的平面上,一个齿的两侧端面齿廓之间的分度圆弧长。
   6、齿槽宽:在水平端的平面上,一个齿槽的两侧端面上齿廓之间的分段圆弧长。
   7、齿距:两个相邻而且同一侧的端面之间的分度圆弧长。
   8、齿宽:齿轮的有齿部位沿着分度圆的圆柱面直母线方向所量取的宽度。
   9、顶隙:同步带轮的齿轮的齿根高度应该大于齿轮顶部的高度,也就是说需要保留有一定的间隙。
   10、齿顶高:齿顶圆和分度圆之间所存在的径向距离。
   11、齿根高:齿根圆和分度圆之间所存在的径向距离。
   12、齿高:齿顶圆和齿根圆之间所存在的径向距离。

XL型梯形齿同步带规格尺寸表

规格 节线长 齿数 规格 节线长 齿数
44 XL 111.76 22 214 XL 543.56 107
60 XL 152.40 30 216 XL 548.64 108
70 XL 177.80 35 220 XL 558.80 110
76 XL 193.04 38 224 XL 568.96 112
78 XL 198.12 39 226 XL 574.04 113
80 XL 203.20 40 228 XL 579.13 114
82 XL 208.28 41 230 XL 584.20 115
90 XL 228.60 45 236 XL 599.44 118
92 XL 233.68 46 240 XL 609.60 120
94 XL 238.76 47 250 XL 635.00 125
96 XL 243.84 48 260 XL 660.40 130
98 XL 248.92 49 270 XL 685.80 135
100 XL 254.00 50 276 XL 701.04 138
102 XL 259.08 51 280 XL 711.20 140
104 XL 264.16 52 282 XL 716.28 141
106 XL 269.24 53 290 XL 736.60 145
108 XL 274.35 54 296 XL 751.84 148
110 XL 279.40 55 300 XL 762.00 150
114 XL 289.56 57 304 XL 772.16 152
116 XL 294.64 58 306 XL 777.24 153
118 XL 299.72 59 310 XL 787.40 155
120 XL 304.80 60 312 XL 792.48 156
122 XL 309.88 61 316 XL 802.64 158
124 XL 314.96 62 320 XL 812.80 160
126 XL 320.04 63 322 XL 817.88 161
128 XL 325.12 64 326 XL 828.04 163
130 XL 330.20 65 330 XL 838.20 165
132 XL 335.28 66 334 XL 848.36 167
134 XL 340.36 67 336 XL 853.44 168
136 XL 345.44 68 338 XL 858.52 169
140 XL 355.60 70 340 XL 863.60 170
142 XL 360.68 71 348 XL 883.92 174
144 XL 365.76 72 350 XL 889.00 175
146 XL 370.84 73 352 XL 894.08 176
150 XL 381.00 75 360 XL 914.40 180
156 XL 396.24 78 364 XL 924.56 182
160 XL 406.40 80 372 XL 944.88 186
162 XL 411.48 81 380 XL 965.20 190
164 XL 416.56 82 384 XL 975.36 192
166 XL 421.64 83 390 XL 990.60 195
170 XL 431.80 85 400 XL 1016.90 200
172 XL 436.88 86 412 XL 1046.48 206
176 XL 447.04 88 424 XL 1076.90 212
180 XL 457.20 90 430 XL 1092.20 215
182 XL 462.28 91 432 XL 1097.28 216
184 XL 467.36 92 450 XL 1143.00 225
188 XL 477.52 94 460 XL 1168.40 230
190 XL 482.60 95 490 XL 1244.60 245
194 XL 492.76 97 564 XL 1432.56 282
196 XL 497.84 98 572 XL 1452.88 288
198 XL 502.92 99 600 XL 1524.00 300
200 XL 508.00 100 612 XL 1554.48 306
202 XL 513.08 101 630 XL 1600.20 315
206 XL 523.24 103 670 XL 1701.80 335
208 XL 528.32 104 700 XL 1778.00 350
210 XL 533.40 105 720 XL 1828.80 360
212 XL 538.48 106 884 XL 2245.36 442

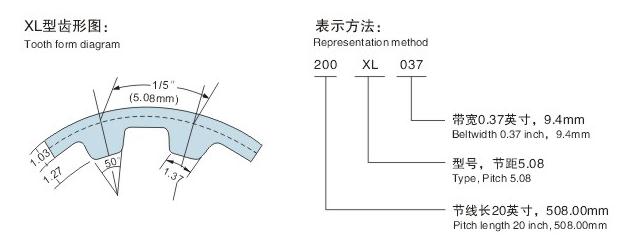

XL型梯形齿同步带CAD图纸
