3M型梯形齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨脂,PU,尼龙帆布,氯丁橡胶,玻璃纤维线 |
齿型: | 单面齿,圆弧齿 |
适用范围: | 电子,印刷,食品,医药等机械行业 |
适用环境: | 耐老化,耐热,耐油,耐磨损 |

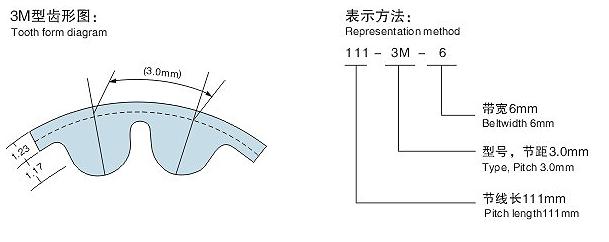

什么是3M型同步带
3M型同步带是同步带传动系列中应用于比较广泛的一种带型。3M型同步带主要应用于小封装和高速运转,具有节省空间和高度稳定的的特点。精密驱动器,如办公室机器和电脑,使用3M型同步带是理想的解决方案。
同步带怎么看质量
一般在购买同步带时,可以从两个方面来考虑,即产品外观、使用效果。下面就让我们详细了解下。
1、外观质量好的同步带表面没有明显的裂纹,气孔也很少,并且颜色纯正亮丽,而质量差的同步带表面粗糙,不论是颜色还是光泽度都不是很好。
2、同步带使用效果,也许有一些高明的厂家生产的劣质同步带躲过了上面的检测,但是肯定躲不过实际应用效果。优质的同步带的使用寿命在1~3年之间,并且在使用过程中几乎不需要任何的维修费用,可是劣质的同步带产品则经不住时间的检验,在使用几年之后劣质的同步带产品会出现被磨损、断裂、颜色退化等现象。
链传动和同步带传动的区别
链传动的特点
1、链轮传动没有弹性的滑动和打滑的现象,可以保持着准确又平均的传动比。
2、链轮传动需要的张紧力较小,作用在轴上面的压力也就越小,它可以减少轴承之间的摩擦损失。
3、链传动的结构相对紧凑,传动比较大。
4、可以在高温,有油污等较为恶劣的环境下进行工作。
5、制造和安装的精度比较低,中心距如果变大可以使传动的结构变为简单。
同步带特点
1、具有恒定的传动比。
2、结构较为紧凑。
3、由于带体薄且轻,抗拉强度比较高。
4、同步带传送的效率较高,可以达到98%。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
111-Htd3M | 111.00 | 37 | 354-Htd3M | 354.00 | 118 |
120-Htd3M | 120.00 | 40 | 357-Htd3M | 357.00 | 119 |
129-Htd3M | 129.00 | 43 | 363-Htd3M | 363.00 | 121 |
135-Htd3M | 135.00 | 45 | 369-Htd3M | 369.00 | 122 |
141-Htd3M | 141.00 | 47 | 375-Htd3M | 375.00 | 123 |
150-Htd3M | 150.00 | 50 | 384-Htd3M | 384.00 | 128 |
153-Htd3M | 153.00 | 51 | 390-Htd3M | 390.00 | 130 |
156-Htd3M | 156.00 | 52 | 399-Htd3M | 399.00 | 133 |
159-Htd3M | 159.00 | 53 | 405-Htd3M | 405.00 | 135 |
165-Htd3M | 165.00 | 55 | 411-Htd3M | 411.00 | 137 |
171-Htd3M | 171.00 | 57 | 420-Htd3M | 420.00 | 140 |
174-Htd3M | 174.00 | 58 | 426-Htd3M | 426.00 | 142 |
177-Htd3M | 177.00 | 59 | 432-Htd3M | 432.00 | 144 |
180-Htd3M | 180.00 | 60 | 447-Htd3M | 447.00 | 149 |
189-Htd3M | 189.00 | 63 | 459-Htd3M | 459.00 | 153 |
192-Htd3M | 192.00 | 64 | 474-Htd3M | 474.00 | 158 |
195-Htd3M | 195.00 | 65 | 480-Htd3M | 480.00 | 160 |
201-Htd3M | 201.00 | 67 | 486-Htd3M | 486.00 | 162 |
204-Htd3M | 204.00 | 68 | 495-Htd3M | 495.00 | 165 |
207-Htd3M | 207.00 | 69 | 501-Htd3M | 501.00 | 167 |
210-Htd3M | 210.00 | 70 | 513-Htd3M | 513.00 | 171 |
213-Htd3M | 213.00 | 71 | 519-Htd3M | 519.00 | 173 |
219-Htd3M | 219.00 | 73 | 522-Htd3M | 522.00 | 174 |
222-Htd3M | 222.00 | 74 | 531-Htd3M | 531.00 | 177 |
225-Htd3M | 225.00 | 75 | 537-Htd3M | 537.00 | 179 |
228-Htd3M | 228.00 | 76 | 546-Htd3M | 546.00 | 182 |
237-Htd3M | 237.00 | 79 | 552-Htd3M | 552.00 | 184 |
240-Htd3M | 240.00 | 80 | 564-Htd3M | 564.00 | 188 |
246-Htd3M | 246.00 | 82 | 576-Htd3M | 576.00 | 192 |
252-Htd3M | 252.00 | 84 | 582-Htd3M | 582.00 | 194 |
255-Htd3M | 255.00 | 85 | 597-Htd3M | 597.00 | 199 |
261-Htd3M | 261.00 | 87 | 606-Htd3M | 606.00 | 202 |
264-Htd3M | 264.00 | 88 | 609-Htd3M | 609.00 | 203 |
267-Htd3M | 267.00 | 89 | 612-Htd3M | 612.00 | 204 |
270-Htd3M | 270.00 | 90 | 630-Htd3M | 630.00 | 210 |
276-Htd3M | 276.00 | 92 | 633-Htd3M | 633.00 | 211 |
279-Htd3M | 279.00 | 93 | 648-Htd3M | 648.00 | 216 |
282-Htd3M | 282.00 | 94 | 654-Htd3M | 654.00 | 218 |
285-Htd3M | 285.00 | 95 | 669-Htd3M | 669.00 | 223 |
288-Htd3M | 288.00 | 96 | 675-Htd3M | 675.00 | 225 |
291-Htd3M | 291.00 | 97 | 699-Htd3M | 699.00 | 233 |
294-Htd3M | 294.00 | 98 | 711-Htd3M | 711.00 | 237 |
297-Htd3M | 297.00 | 99 | 750-Htd3M | 750.00 | 250 |
300-Htd3M | 300.00 | 100 | 753-Htd3M | 753.00 | 251 |
306-Htd3M | 306.00 | 102 | 801-Htd3M | 801.00 | 267 |
309-Htd3M | 309.00 | 103 | 813-Htd3M | 813.00 | 271 |
312-Htd3M | 312.00 | 104 | 885-Htd3M | 885.00 | 295 |
315-Htd3M | 315.00 | 105 | 900-Htd3M | 900.00 | 300 |
318-Htd3M | 318.00 | 106 | 939-Htd3M | 939.00 | 313 |
324-Htd3M | 324.00 | 108 | 1125-Htd3M | 1125.00 | 375 |
327-Htd3M | 327.00 | 109 | 1245-Htd3M | 1245.00 | 415 |
330-Htd3M | 330.00 | 110 | 1569-Htd3M | 1569.00 | 523 |
336-Htd3M | 336.00 | 112 | 1800-Htd3M | 1800.00 | 600 |
339-Htd3M | 339.00 | 113 | 2388-Htd3M | 2388.00 | 796 |
345-Htd3M | 345.00 | 115 | 2640-Htd3M | 2640.00 | 880 |
348-Htd3M | 348.00 | 116 | 3000-Htd3M | 3000.00 | 1000 |
351-Htd3M | 351.00 | 117 |
![]() |
![]() |
![]() |
![]() |
