AT5型梯形齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 聚氨酯,橡胶,PU,钢丝芯 |
齿型: | 梯形齿,单面齿 |
适用范围: | 汽车,摩托车,砂光机,杀菌机,输送机,退火炉,洗碗机,粘合机,烘干机,喷码机,包装机械,食品机械,矿山设备 |
适用环境: | 耐磨,耐热,耐高温,耐寒 |

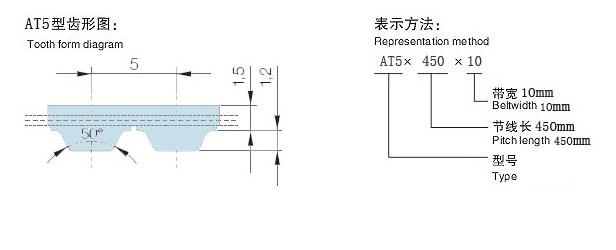

什么是AT5型同步带
AT5型同步带是同步带传动系列中应用于比较广泛的一种带型。AT5型同步带主要应用于小封装和高速运转,具有节省空间和高度稳定的的特点。精密驱动器,如办公室机器和电脑,使用AT5型同步带是理想的解决方案。
橡胶同步带传动范围
橡胶同步带是采用优质的进口氯丁橡胶作为主要原材料,配合着多种不同用途的辅料进行加工,骨架是以进口的优质玻璃纤维线绳作为原材料,带齿的表面则采用尼龙高弹力布作为保护。这种同步带具有屈绕性能好,抗龟裂性能优良,耐臭氧性能好,耐老化,耐热,耐油和抗磨损等特点。
这种同步带传动在运动时是由带齿和带轮之间相互啮合来传递动力,所以它具有齿轮传动,皮带传动和链传动的各自优点。这种同步带传动具有准确的传动比,运动时没有表面滑差,可以获得恒定的速比。所以这种同步带轮传动是可以用于精密的传动,这种传动工作时效率高,一般可以达到98%~99%。这种结构紧凑的传动可以用于多轴传动,它因为张紧力小,本身不需要润滑,没有污染,所以可以在不允许有污染或者是工作环境较为恶劣的场合下进行正常工作。
同步带带宽选择
同步带的带宽等于同步带的基本带宽乘以上一个由设计功率,基本额定功率和系数所构成的额一个值。
也就是说如果计算参数A的时候,有一个系数B,但是计算B的时候还需要知道A 的数值。这是很常见的一种情况。处理的方法一般是先假设一个值,比如假设B的数值,然后去计算A的数值,再去计算B的数值。然后再和假设值来进行比较,如果不相等的话则从新按照计算值B来重新计算,这样反复进行推算两到三次,一般来说假设值也就和计算值基本属于一致了。
同步带和同步带轮只要相互齿形相互匹配就好了,也就是说什么类型的同步带要匹配同等型号的同步带轮。而具体的同步带带长则可以通过同步带的带长系列来进行查询。同步带轮则需要优先选择同步带轮的齿数,这些实处可以从同步带轮的选型手册里面找,然后再用它来确定同步带的齿数就可以了。
规格 | 节线长(毫米) | 齿数 | 规格 | 节线长(毫米) | 齿数 |
AT5×280 | 280,0011,02 | 56 | AT5×610 | 610,0024,.02 | 122 |
AT5×455 | 45,0017,91 | 91 | AT5×630 | 630,0024,80 | 126 |
AT5×255 | 255,0010,40 | 51 | AT5×660 | 660,0025,98 | 132 |
AT5×300 | 300,0011,81 | 60 | AT5×710 | 710,0027,.95 | 142 |
AT5×340 | 340,0013,39 | 68 | AT5×750 | 750,0029,53 | 150 |
AT5×375 | 357,0014,76 | 75 | AT5×480 | 480,0018,90 | 96 |
AT5×390 | 390,0015,.35 | 78 | AT5×3700 | 3700,00145,67 | 740 |
AT5×410 | 410,0016,14 | 82 | AT5×3000 | 3000,00118,11 | 600 |
AT5×420 | 420,0016,54 | 84 | AT5×2200 | 2200,0086,.61 | 440 |
AT5×225 | 22,5008,.86 | 45 | AT5×1125 | 1125,0044,29 | 225 |
AT5×545 | 545,0021,46 | 109 | AT5×1050 | 1050,0041,34 | 210 |
AT5×780 | 780,0030,71 | 156 | AT5×975 | 975,0038,39 | 195 |
AT5×500 | 500,0019,69 | 100 | AT5×825 | 825,0032,48 | 165 |
AT5×600 | 600,0023,62 | 120 | AT5×4000 | 40000,0157,48 | 800 |
![]() |
![]() |
![]() |
![]() |
