T20型梯形齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨脂,PU,尼龙帆布,氯丁橡胶,玻璃纤维线 |
齿型: | 单面齿,梯形齿 |
适用范围: | 纺织,机床,烟草,通讯电缆,轻工,化工,冶金,仪表仪器,食品,矿山,石油,汽车 |
适用环境: | 耐磨,耐热 |

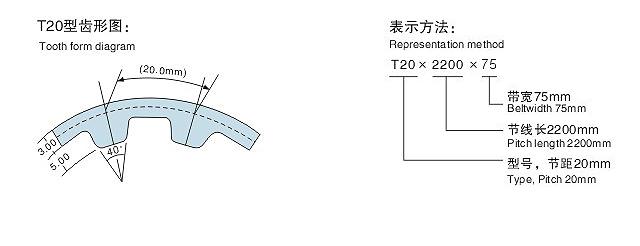

什么是T20型同步带:
T20型同步带是同步带传动系列中应用于比较广泛的一种带型。T20型同步带以优异的耐油、耐磨性能著称, 它适用与中小功率的高速运转场合,主要应用于小封装和高速运转,具有节省空间和稳定度高,动态屈绕性好,抗龟裂性能好,臭氧性能优良,耐老化,耐热,耐油,耐磨损等特点。广泛用于汽车,杀菌机,退火炉,洗碗机,粘合机,烘干机,包装机械,矿山设备等各行业各种类型的机械传动中。
同步带怎么选型
同步带的选型需要参考电机的输送功率,轴的输送扭矩,小带轮的转速和工作情况的系数等基本要求才可以确定同步带的齿形。而且还需要参考机械的安装空间大小要求,同步带轮我的大小型号,同步带的材质等,这些都是由工作的环境来进行决定的。
在选型的时候只要记住同步带和同步带轮的型号相互匹配就好,即是什么型号的同步带配相同型号的同步带轮。同步带的具体带长可以通过查询同步带长系列的相关要求来确定,同步带轮的优先选择齿数可以从同步带轮选型手册中查询获取。
同步带的齿形型号和节距等啮合的参数都和同步带轮的相关参数相同,都需要确定同步带的齿数和结构等。
什么是开口同步带
开口同步带是由热塑性聚氨酯材料制作而成,具有尺寸的稳定性,预拉力低,低噪音,高度的耐磨损,无需维护,同步带的弹性好,有高度精确的直线,直线的速度最高可以达到80M/S。此类钢丝芯可以保证其在高负载的传动中仍然可以保持良好的运转能力。开口同步带的生产公差小,传动可靠而且具有尺寸的稳定性。在生产的过程中,会在齿面或者齿背加上一层尼龙布来确保在特殊的应用过程中保持运行的特性不会变。而且还可以在开口同步带的背面加上一层厚厚的聚氨酯来防止出现腐蚀或者高负载的状况发生。
规格 | 节线长 | 齿数 |
T20×1220 | 1220.00 | 61 |
T20×1240 | 1240.00 | 62 |
T20×1260 | 1260.00 | 63 |
T20×1280 | 1280.00 | 64 |
T20×1320 | 1320.00 | 66 |
T20×1460 | 1460.00 | 73 |
T20×1680 | 1680.00 | 84 |
T20×1700 | 1700.00 | 85 |
T20×1760 | 1760.00 | 88 |
T20×1780 | 1780.00 | 89 |
T20×1880 | 1880.00 | 94 |
T20×2200 | 2200.00 | 110 |
T20×2240 | 2240.00 | 112 |
T20×2600 | 2600.00 | 130 |
T20×2720 | 2720.00 | 136 |
T20×2760 | 2760.00 | 138 |
T20×3100 | 3100.00 | 155 |
T20×3620 | 3620.00 | 181 |
T20×4760 | 4760.00 | 238 |
![]() |
![]() |
![]() |
![]() |
