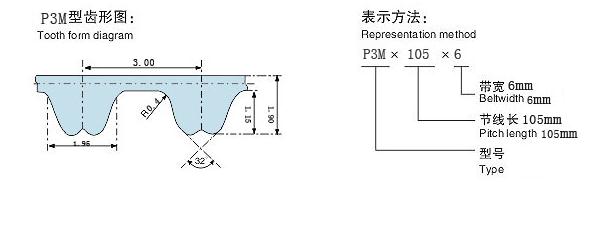

P3M型圆弧齿同步带

什么是P3M型同步带：


   P3M型同步带是同步带传动系列中应用于比较广泛的一种带型。P3M型同步带主要应用于小封装和高速运转，具有节省空间和高度稳定的的特点。广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。


同步带怎么选型

   同步带的选型需要参考电机的输送功率，轴的输送扭矩，小带轮的转速和工作情况的系数等基本要求才可以确定同步带的齿形。而且还需要参考机械的安装空间大小要求，同步带轮我的大小型号，同步带的材质等，这些都是由工作的环境来进行决定的。
   在选型的时候只要记住同步带和同步带轮的型号相互匹配就好，即是什么型号的同步带配相同型号的同步带轮。同步带的具体带长可以通过查询同步带长系列的相关要求来确定，同步带轮的优先选择齿数可以从同步带轮选型手册中查询获取。
   同步带的齿形型号和节距等啮合的参数都和同步带轮的相关参数相同，都需要确定同步带的齿数和结构等。

同步带节顶距确定

   1、模数：齿距P除以圆周率π所得到的商。即P/π。
   2、齿顶圆：通过同步带轮的齿顶部分的圆周。
   3、齿根圆：通过同步带轮的齿根部分的圆周。
   4、分度圆：齿轮上面具有标准模数和标准齿形角的圆形。
   5、齿厚：在水平端的平面上，一个齿的两侧端面齿廓之间的分度圆弧长。
   6、齿槽宽：在水平端的平面上，一个齿槽的两侧端面上齿廓之间的分段圆弧长。
   7、齿距：两个相邻而且同一侧的端面之间的分度圆弧长。
   8、齿宽：齿轮的有齿部位沿着分度圆的圆柱面直母线方向所量取的宽度。
   9、顶隙：同步带轮的齿轮的齿根高度应该大于齿轮顶部的高度，也就是说需要保留有一定的间隙。
   10、齿顶高：齿顶圆和分度圆之间所存在的径向距离。
   11、齿根高：齿根圆和分度圆之间所存在的径向距离。
   12、齿高：齿顶圆和齿根圆之间所存在的径向距离。
