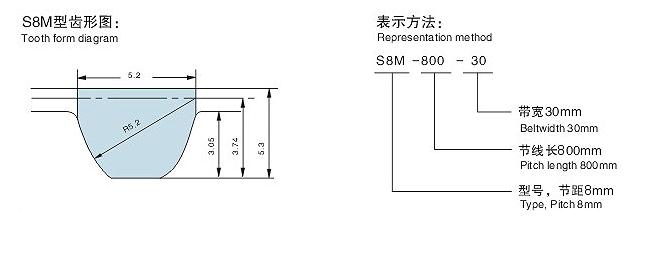

D-S8M型双面齿同步带

什么是D-S8M型同步带



   D-S8M型双面齿同步带克服了其他传动带打滑、伸长等缺点，构成了种独特的传动方式，而且以恒定的速比、速化范围大、结构紧凑、农场多轴传动、耐油、耐潮、不需润滑等诸多优点而深入人心，以结构轻巧、无滑差啮合传动、低噪音等特点被广大机械、纺织、精密仪器仪表、石油化工、通讯电缆等行业认识、认可并得到了广泛应用。



同步带节顶距确定



   1、模数：齿距P除以圆周率π所得到的商。即P/π。

   2、齿顶圆：通过同步带轮的齿顶部分的圆周。

   3、齿根圆：通过同步带轮的齿根部分的圆周。

   4、分度圆：齿轮上面具有标准模数和标准齿形角的圆形。

   5、齿厚：在水平端的平面上，一个齿的两侧端面齿廓之间的分度圆弧长。

   6、齿槽宽：在水平端的平面上，一个齿槽的两侧端面上齿廓之间的分段圆弧长。

   7、齿距：两个相邻而且同一侧的端面之间的分度圆弧长。

   8、齿宽：齿轮的有齿部位沿着分度圆的圆柱面直母线方向所量取的宽度。

   9、顶隙：同步带轮的齿轮的齿根高度应该大于齿轮顶部的高度，也就是说需要保留有一定的间隙。

   10、齿顶高：齿顶圆和分度圆之间所存在的径向距离。

   11、齿根高：齿根圆和分度圆之间所存在的径向距离。

   12、齿高：齿顶圆和齿根圆之间所存在的径向距离。



同步带长度计算



   在日常的工作中，我们需要根据需要选择不同的同步带和同步带轮。但是每种机械仪器的同步带长度都是不一样的，那么我们要如何来计算自己所要买的同步带的长度从而使自己买来的同步带可以准确的用到自己的机械仪器上面呢，那么就需要我们来通过公式计算所需要的长度了。

   我们设大滚轮的半径为r1小滚轮的半径r2 ，2个滚轮中心距离d ，那么总长度就是与大轮相贴的部分+与小轮相贴的部分+悬空长度，即：

   r1*2arccos((r1-r2)/d)+r2*(2PI-2arccos((r1-r2)/d))+2*(d**2-(r1-r2)**2)**0.5

   需要注意一下的是这里的PI是圆周率 ，arccos是反余弦函数。
