D-AT20型梯形齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨酯,PU |
齿型: | 双面齿,梯形齿 |
适用范围: | 纺织,机床,通讯电缆,轻工,化工,冶金 |
适用环境: | 耐老化,耐热,耐油,耐磨损 |

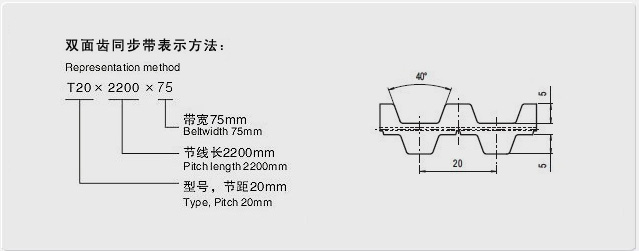

什么是D-AT20型同步带
D-AT20型同步带是同步带传动系列中应用于比较广泛的一种带型。D-AT20型同步带主要应用于高速运转,具有节省空间和高度稳定的的特点。是综合了带传动、链传动的优点的新型带传动。由于带的工作面呈齿形,与带轮的齿槽作啮合传动,并由带的抗拉层承受负载,以保持带的节线长度不变,故带与轮间没有相对滑动,从而使主,从动轮间能做无滑差的同步传动。D-AT20型双面齿同步带传动的速度范围从每分钟几转到线速度40m/s以上,速比可达到10,传动效率可达99% ,传动功率从几瓦到数百瓦。近年来在如纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
同步带传动效率
同步带是结合了带传动,链传动和齿轮传动的优点的一种皮带。它的传动是由于同步带和同步带轮之间靠啮合来传递运动和动力。所以它和带轮之间是没有相对滑动的,这样才能确保传动比的准确性。它通常是以钢丝绳或者是玻璃纤维绳做为抗拉体,用氯丁橡胶这或者聚氨酯作为同步带的基体。这种又轻又薄的带子可以用于高速度的传送。
同步带在传送时线速度可以达到50M/S,传动比可以达到10,传动时的效率可以达到98%。而且这种同步带传动时发出的噪音比带传动,链传动或者齿轮传动时都要小,而且耐磨性好,不需要润滑油,寿命也比其他的摩擦带要长。不过它的制造和安装对于精度的要求较高,中心距要求比较严格,所以被广泛应用于对转动要求较高的中,小功率的传播中。
同步带节顶距确定
1、模数:齿距P除以圆周率π所得到的商。即P/π。
2、齿顶圆:通过同步带轮的齿顶部分的圆周。
3、齿根圆:通过同步带轮的齿根部分的圆周。
4、分度圆:齿轮上面具有标准模数和标准齿形角的圆形。
5、齿厚:在水平端的平面上,一个齿的两侧端面齿廓之间的分度圆弧长。
6、齿槽宽:在水平端的平面上,一个齿槽的两侧端面上齿廓之间的分段圆弧长。
7、齿距:两个相邻而且同一侧的端面之间的分度圆弧长。
8、齿宽:齿轮的有齿部位沿着分度圆的圆柱面直母线方向所量取的宽度。
9、顶隙:同步带轮的齿轮的齿根高度应该大于齿轮顶部的高度,也就是说需要保留有一定的间隙。
10、齿顶高:齿顶圆和分度圆之间所存在的径向距离。
11、齿根高:齿根圆和分度圆之间所存在的径向距离。
12、齿高:齿顶圆和齿根圆之间所存在的径向距离。
规格 | 节线长 (mm) | 模宽(mm) | 齿数 |
AT20×880 | 880 | 450 | 44 |
AT20×1180 | 1180 | 250 | 59 |
AT20×1220 | 1220 | 250 | 61 |
AT20×1240 | 1240 | 190 | 62 |
AT20×1260 | 1260 | 250 | 63 |
AT20×1280 | 1280 | 190 | 64 |
AT20×1460 | 1460 | 250 | 73 |
AT20×1600 | 1600 | 450 | 80 |
AT20×1680 | 1680 | 250 | 84 |
AT20×1700 | 1700 | 240 | 85 |
AT20×1780 | 1780 | 280 | 89 |
AT20×1880 | 1880 | 240 | 94 |
AT20×2040 | 2040 | 240 | 102 |
AT20×2200 | 2200 | 240 | 110 |
AT20×2240 | 2240 | 240 | 112 |
AT20×2600 | 2600 | 240 | 130 |
AT20×2720 | 2720 | 240 | 136 |
AT20×2740 | 2740 | 220 | 137 |
AT20×2760 | 2760 | 200 | 138 |
AT20×3100 | 3100 | 450 | 155 |
AT20×3620 | 3620 | 240 | 181 |
AT20×4760 | 4760 | 240 | 238 |
AT20×5000 | 5000 | 200 | 250 |
![]() |
![]() |
![]() |
![]() |
