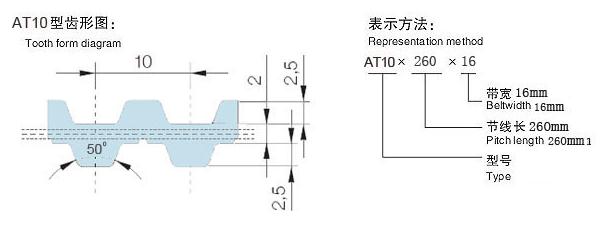

AT10型梯形齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨脂,PU,尼龙帆布,氯丁橡胶,玻璃纤维线 |
齿型: | 单面齿,梯形齿 |
适用范围: | 砂光机,杀菌机,输送机,退火炉,洗碗机,粘合机,烘干机,喷码机,包装机械,食品机械,矿山设备,制造机械 |
适用环境: | 耐酸,耐热,耐寒,耐油,耐磨,耐高温,耐灼烧 |
什么是AT10同步带
AT10同步带是同步带传动系列中应用于比较广泛的一种带型。AT10同步带主要应用于小封装和高速运转,具有节省空间和高度稳定的的特点。精密驱动器,如办公室机器和电脑,使用AT10型同步带是理想的解决方案。
链传动和同步带传动的区别
链传动的特点
1、链轮传动没有弹性的滑动和打滑的现象,可以保持着准确又平均的传动比。
2、链轮传动需要的张紧力较小,作用在轴上面的压力也就越小,它可以减少轴承之间的摩擦损失。
3、链传动的结构相对紧凑,传动比较大。
4、可以在高温,有油污等较为恶劣的环境下进行工作。
5、制造和安装的精度比较低,中心距如果变大可以使传动的结构变为简单。
同步带特点
1、具有恒定的传动比。
2、结构较为紧凑。
3、由于带体薄且轻,抗拉强度比较高。
4、同步带传送的效率较高,可以达到98%。
同步带怎么选型
同步带的选型需要参考电机的输送功率,轴的输送扭矩,小带轮的转速和工作情况的系数等基本要求才可以确定同步带的齿形。而且还需要参考机械的安装空间大小要求,同步带轮我的大小型号,同步带的材质等,这些都是由工作的环境来进行决定的。
在选型的时候只要记住同步带和同步带轮的型号相互匹配就好,即是什么型号的同步带配相同型号的同步带轮。同步带的具体带长可以通过查询同步带长系列的相关要求来确定,同步带轮的优先选择齿数可以从同步带轮选型手册中查询获取。
同步带的齿形型号和节距等啮合的参数都和同步带轮的相关参数相同,都需要确定同步带的齿数和结构等。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
AT10×920 | 920 | 92 | AT10×1100 | 1100 | 110 |
AT10×890 | 890 | 89 | AT10×1080 | 1080 | 108 |
AT10×840 | 840 | 84 | AT10×1010 | 1010 | 101 |
AT10×800 | 800 | 80 | AT10×1000 | 1000 | 100 |
AT10×780 | 780 | 78 | AT10×980 | 980 | 98 |
AT10×730 | 730 | 73 | AT10×960 | 960 | 96 |
AT10×700 | 700 | 70 | AT10×3470 | 3470 | 347 |
AT10×660 | 660 | 66 | AT10×3150 | 3150 | 315 |
AT10×610 | 610 | 61 | AT10×2000 | 200 | 200 |
AT10×560 | 560 | 56 | AT10×1940 | 1940 | 1494 |
AT10×500 | 500 | 50 | AT10×1800 | 1800 | 180 |
AT10×1280 | 1280 | 128 | AT10×1600 | 1600 | 160 |
AT10×1250 | 1250 | 125 | AT10×1500 | 1500 | 150 |
AT10×1210 | 1210 | 121 | AT10×1420 | 1420 | 142 |
AT10×1200 | 1200 | 120 | AT10×1400 | 1400 | 140 |
AT10×1150 | 1150 | 115 | AT10×1350 | 1350 | 135 |
![]() |
![]() |
![]() |
![]() |
