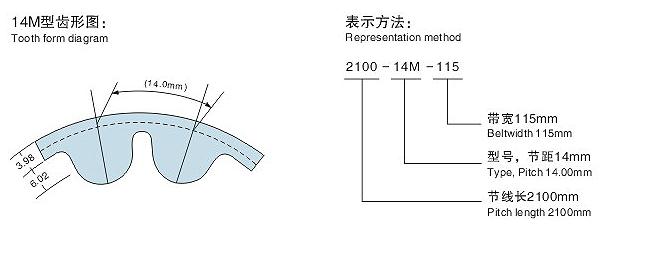

14M型梯形齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨酯,PU,尼龙帆布,氯丁橡胶,玻璃纤维线 |
齿型: | 单面齿,圆弧齿 |
适用范围: | 纺织,机床,通讯电缆,轻工,冶金,矿山,石油化工 |
适用环境: | 耐老化,耐热,耐油,耐磨损 |
什么是14M型同步带
14M型同步带是同步带传动系列中应用于比较广泛的一种带型。14M型同步带主要应用于小封装和高速运转,具有节省空间和高度稳定的的特点。广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
同步带保养和储存
橡胶胶体是同步带是传动皮带的重要组成,而橡胶产品一直处于老化进程中。如果一直处于正常的工作环境中,皮带是可以达到一个理想的使用寿命,但是实际的使用过程中,因为我们使用不当而导致皮带的加快老化。
1.环境温度因素:同步带工作环境处于发动机舱、高压缩比、涡轮增压等等附近,那么高温所给皮带带来的是巨大的危害,使用寿命将急剧下降。
2.传动系统因素:在传动系统中就只有传动皮带属于橡胶件,所以对传动系统要求很高,任何部件的异常都会导致皮带与干涉将严重损害传动带。
3.飞溅异物影响:由于汽车行驶状况复杂多变,极有可能因为外部所飞来的异物溅到皮带上,同样也会对皮带产生巨大的损害。
4.润滑油因素:润滑油脂也会对皮带产生不可估量的危害,使用或存放皮带时都应谨慎。
同步带传动效率
同步带是结合了带传动,链传动和齿轮传动的优点的一种皮带。它的传动是由于同步带和同步带轮之间靠啮合来传递运动和动力。所以它和带轮之间是没有相对滑动的,这样才能确保传动比的准确性。它通常是以钢丝绳或者是玻璃纤维绳做为抗拉体,用氯丁橡胶这或者聚氨酯作为同步带的基体。这种又轻又薄的带子可以用于高速度的传送。
同步带在传送时线速度可以达到50M/S,传动比可以达到10,传动时的效率可以达到98%。而且这种同步带传动时发出的噪音比带传动,链传动或者齿轮传动时都要小,而且耐磨性好,不需要润滑油,寿命也比其他的摩擦带要长。不过它的制造和安装对于精度的要求较高,中心距要求比较严格,所以被广泛应用于对转动要求较高的中,小功率的传播中。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
966-Htd14M | 966.00 | 69 | 1890-Htd14M | 1890.00 | 135 |
1036-Htd14M | 1036.00 | 74 | 1946-Htd14M | 1946.00 | 139 |
1050-Htd14M | 1050.00 | 75 | 1960-Htd14M | 1960.00 | 140 |
1092-Htd14M | 1092.00 | 78 | 2002-Htd14M | 2002.00 | 143 |
1120-Htd14M | 1120.00 | 80 | 2044-Htd14M | 2044.00 | 146 |
1190-Htd14M | 1190.00 | 85 | 2100-Htd14M | 2100.00 | 150 |
1246-Htd14M | 1246.00 | 89 | 2240-Htd14M | 2240.00 | 160 |
1260-Htd14M | 1260.00 | 90 | 2310-Htd14M | 2310.00 | 165 |
1344-Htd14M | 1344.00 | 96 | 2380-Htd14M | 2380.00 | 170 |
1400-Htd14M | 1400.00 | 100 | 2450-Htd14M | 2450.00 | 175 |
1442-Htd14M | 1442.00 | 103 | 2590-Htd14M | 2590.00 | 185 |
1456-Htd14M | 1456.00 | 104 | 2660-Htd14M | 2660.00 | 190 |
1540-Htd14M | 1540.00 | 110 | 2800-Htd14M | 2800.00 | 200 |
1568-Htd14M | 1568.00 | 112 | 3038-Htd14M | 3038.00 | 217 |
1610-Htd14M | 1610.00 | 115 | 3150-Htd14M | 3150.00 | 225 |
1652-Htd14M | 1652.00 | 118 | 3360-Htd14M | 3360.00 | 240 |
1750-Htd14M | 1750.00 | 125 | 3500-Htd14M | 3500.00 | 250 |
1764-Htd14M | 1764.00 | 126 | 3850-Htd14M | 3850.00 | 275 |
1778-Htd14M | 1778.00 | 127 | 4326-Htd14M | 4326.00 | 309 |
1806-Htd14M | 1806.00 | 129 | 4578-Htd14M | 4578.00 | 327 |
1820-Htd14M | 1820.00 | 130 | 4760-Htd14M | 4760.00 | 340 |
![]() |
![]() |
![]() |
![]() |
