20M型梯形齿同步带

20M型梯形齿同步带

类型: 同步带
材质: 橡胶,聚氨酯,PU,尼龙帆布,氯丁橡胶,玻璃纤维线
齿型: 单面齿,圆弧齿
适用范围: 纺织、机床、烟草、冶金、食品、矿山、石油化工、汽车
适用环境: 耐老化,耐热,耐油,耐磨损
概述 规格 CAD图纸 图片 相关产品

20M型梯形齿同步带概述

什么是20M型同步带:



   20M型同步带是同步带传动系列中应用于比较广泛的一种带型。20M型同步带传动具有准确的传动比,无滑差,可获得恒定的速比,传动平稳,能吸振,噪音小,传动比范围大,一般可达1:10。允许线速度可达50M/S,传递功率从几瓦到百千瓦。传动效率高,一般可达98%,结构紧凑,适宜于多轴传动,不需润滑,无污染,因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。



同步带传动原理

   同步带传动是由一根内周表面设有等间距离齿形的环形皮带和与之具有相对应齿形的同步带轮所组成。在运行的时候,同步带通过带齿与带轮之间相互啮合来进行传递运动以及动力需求。这种传动完美结合了链传动和齿轮传动的优点而产生出的一种新型带传动方式。
   同步带所使用的是软性齿条进行传动,且不易产生滑动摩擦,保障了输出的转角和输入的转角能够形成严格的比例关系,从而达到同步带的传动需求。
   同步带的传动具有较高的传动比,在大多数情况下可以达到10左右,而且在比较大的传动比的情况下,同步带传动系统的结构较为紧凑是三角带传动无可比拟的,而且因为同步带传动属于啮合传动,他的带轮直径会比需要靠摩擦力进行传递运动的三角带轮小很多。并且不需要比较大的张紧力。

橡胶同步带传动范围

   橡胶同步带是采用优质的进口氯丁橡胶作为主要原材料,配合着多种不同用途的辅料进行加工,骨架是以进口的优质玻璃纤维线绳作为原材料,带齿的表面则采用尼龙高弹力布作为保护。这种同步带具有屈绕性能好,抗龟裂性能优良,耐臭氧性能好,耐老化,耐热,耐油和抗磨损等特点。
   这种同步带传动在运动时是由带齿和带轮之间相互啮合来传递动力,所以它具有齿轮传动,皮带传动和链传动的各自优点。这种同步带传动具有准确的传动比,运动时没有表面滑差,可以获得恒定的速比。所以这种同步带轮传动是可以用于精密的传动,这种传动工作时效率高,一般可以达到98%~99%。这种结构紧凑的传动可以用于多轴传动,它因为张紧力小,本身不需要润滑,没有污染,所以可以在不允许有污染或者是工作环境较为恶劣的场合下进行正常工作。

20M型梯形齿同步带规格尺寸表

规格 节线长 齿数
2000-Htd20M 2000.00 100
2500-Htd20M 2500.00 125
3200-Htd20M 3200.00 160
3220-Htd20M 3220.00 161
3400-Htd20M 3400.00 170
3800-Htd20M 3800.00 190
4200-Htd20M 4200.00 210
4600-Htd20M 4600.00 230
5000-Htd20M 5000.00 250
5200-Htd20M 5200.00 260

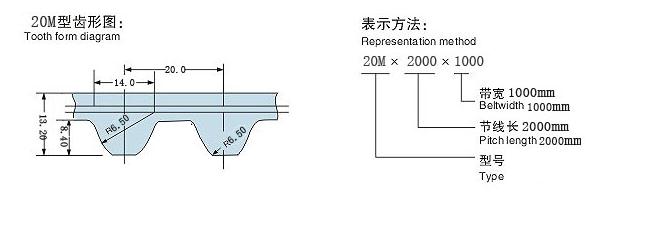

20M型梯形齿同步带CAD图纸
