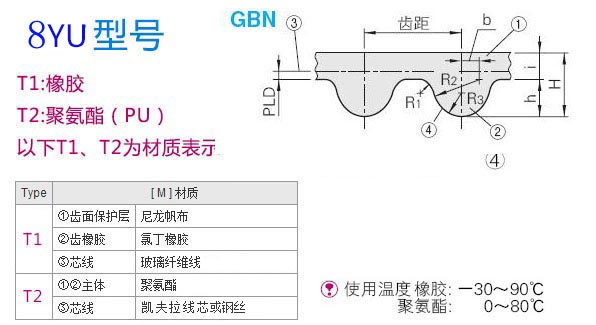

8YU型梯形齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨酯,PU,尼龙帆布,氯丁橡胶,玻璃纤维线 |
齿型: | 单面齿,圆弧齿 |
适用范围: | 纺织,汽车,化纤,卷烟,造纸,印刷,化工的机械设备 |
适用环境: | 耐老化,耐热,耐油,耐磨损 |
什么是8YU型同步带:
8YU型同步带是同步带传动系列中应用于比较广泛的一种带型。8YU型同步带主要应用于小封装和高速运转,具有节省空间和高度稳定的的特点。广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
同步带长度计算
在日常的工作中,我们需要根据需要选择不同的同步带和同步带轮。但是每种机械仪器的同步带长度都是不一样的,那么我们要如何来计算自己所要买的同步带的长度从而使自己买来的同步带可以准确的用到自己的机械仪器上面呢,那么就需要我们来通过公式计算所需要的长度了。
我们设大滚轮的半径为r1小滚轮的半径r2 ,2个滚轮中心距离d ,那么总长度就是与大轮相贴的部分+与小轮相贴的部分+悬空长度,即:
r1*2arccos((r1-r2)/d)+r2*(2PI-2arccos((r1-r2)/d))+2*(d**2-(r1-r2)**2)**0.5
需要注意一下的是这里的PI是圆周率 ,arccos是反余弦函数。
同步带传动原理
同步带传动是由一根内周表面设有等间距离齿形的环形皮带和与之具有相对应齿形的同步带轮所组成。在运行的时候,同步带通过带齿与带轮之间相互啮合来进行传递运动以及动力需求。这种传动完美结合了链传动和齿轮传动的优点而产生出的一种新型带传动方式。
同步带所使用的是软性齿条进行传动,且不易产生滑动摩擦,保障了输出的转角和输入的转角能够形成严格的比例关系,从而达到同步带的传动需求。
同步带的传动具有较高的传动比,在大多数情况下可以达到10左右,而且在比较大的传动比的情况下,同步带传动系统的结构较为紧凑是三角带传动无可比拟的,而且因为同步带传动属于啮合传动,他的带轮直径会比需要靠摩擦力进行传递运动的三角带轮小很多。并且不需要比较大的张紧力。
规格 | 节线长 | 齿数 |
427-8YU | 472 | 59 |
488-8YU | 488 | 61 |
856-8YU | 856 | 107 |
864-8YU | 864 | 108 |
880-8YU | 888 | 100 |
888-8YU | 896 | 111 |
896-8YU | 912 | 112 |
912-8YU | 920 | 114 |
920-8YU | 936 | 115 |
936-8YU | 944 | 117 |
944-8YU | 1000 | 118 |
1000-8YU | 1032 | 125 |
1032-8YU | 1040 | 129 |
1040-8YU | 1096 | 130 |
1096-8YU | 1136 | 137 |
1136-8YU | 1144 | 142 |
1144-8YU | 1168 | 143 |
1168-8YU | 1192 | 146 |
1192-8YU | 1208 | 149 |
1208-8YU | 1363 | 151 |
1264-8YU | 1312 | 158 |
1312-8YU | 1344 | 164 |
1344-8YU | 1344 | 168 |
1400-8YU | 1400 | 175 |
1952-8YU | 1952 | 244 |
2456-8YU | 2456 | 307 |
![]() |
![]() |
![]() |
![]() |
