T2.5型单面齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨脂,PU,尼龙帆布,氯丁橡胶,玻璃纤维线 |
齿型: | 单面齿,梯形齿 |
适用范围: | 汽车,杀菌机,退火炉,洗碗机,粘合机,烘干机,包装机械,矿山设备 |
适用环境: | 耐油,耐磨损 |
什么是T2.5型同步带:
T2.5型同步带是同步带传动系列中应用于比较广泛的一种带型。T2.5型同步带以优异的耐油、耐磨性能著称, 它适用与中小功率的高速运转场合,主要应用于小封装和高速运转,具有节省空间和稳定度高,动态屈绕性好,抗龟裂性能好,臭氧性能优良,耐老化,耐热,耐油,耐磨损等特点。广泛用于汽车,杀菌机,退火炉,洗碗机,粘合机,烘干机,包装机械,矿山设备等各行业各种类型的机械传动中。
同步带怎么选型
同步带的选型需要参考电机的输送功率,轴的输送扭矩,小带轮的转速和工作情况的系数等基本要求才可以确定同步带的齿形。而且还需要参考机械的安装空间大小要求,同步带轮我的大小型号,同步带的材质等,这些都是由工作的环境来进行决定的。
在选型的时候只要记住同步带和同步带轮的型号相互匹配就好,即是什么型号的同步带配相同型号的同步带轮。同步带的具体带长可以通过查询同步带长系列的相关要求来确定,同步带轮的优先选择齿数可以从同步带轮选型手册中查询获取。
同步带的齿形型号和节距等啮合的参数都和同步带轮的相关参数相同,都需要确定同步带的齿数和结构等。
同步带长度计算
在日常的工作中,我们需要根据需要选择不同的同步带和同步带轮。但是每种机械仪器的同步带长度都是不一样的,那么我们要如何来计算自己所要买的同步带的长度从而使自己买来的同步带可以准确的用到自己的机械仪器上面呢,那么就需要我们来通过公式计算所需要的长度了。
我们设大滚轮的半径为r1小滚轮的半径r2 ,2个滚轮中心距离d ,那么总长度就是与大轮相贴的部分+与小轮相贴的部分+悬空长度,即:
r1*2arccos((r1-r2)/d)+r2*(2PI-2arccos((r1-r2)/d))+2*(d**2-(r1-r2)**2)**0.5
需要注意一下的是这里的PI是圆周率 ,arccos是反余弦函数。

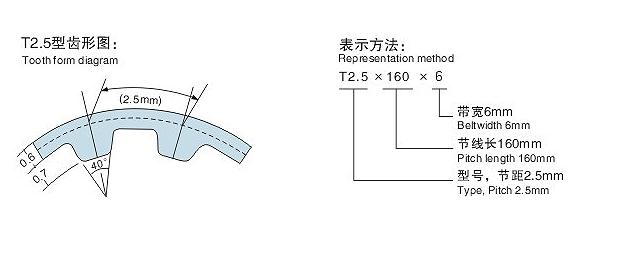

规格 | 节线长 | 齿数 |
T2.5×145 | 145.00 | 58 |
T2.5×160 | 160.00 | 64 |
T2.5×172.5 | 172.50 | 69 |
T2.5×200 | 200.00 | 80 |
T2.5×230 | 230.00 | 92 |
T2.5×245 | 245.00 | 98 |
T2.5×265 | 265.00 | 106 |
T2.5×272.5 | 272.50 | 109 |
T2.5×275 | 275.00 | 110 |
T2.5×285 | 285.00 | 114 |
T2.5×300 | 300.00 | 120 |
T2.5×305 | 305.00 | 122 |
T2.5×330 | 330.00 | 132 |
T2.5×335 | 335.00 | 134 |
T2.5×355 | 355.00 | 142 |
T2.5×380 | 380.00 | 152 |
T2.5×420 | 420.00 | 168 |
T2.5×480 | 480.00 | 192 |
T2.5×500 | 500.00 | 200 |
T2.5×512.5 | 512.50 | 205 |
T2.5×580 | 580.00 | 232 |
T2.5×620 | 620.00 | 248 |
T2.5×625 | 625.00 | 250 |
T2.5×690 | 690.00 | 276 |
T2.5×780 | 780.00 | 312 |
![]() |
![]() |
![]() |
![]() |
