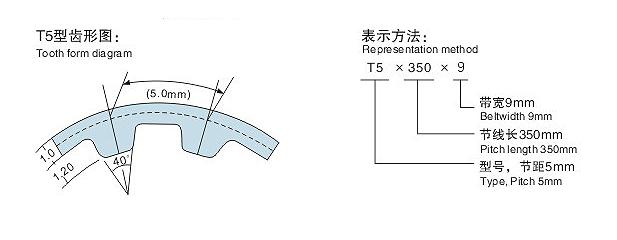

T5型单面齿同步带 |
|
---|---|
类型: | 同步带 |
材质: | 橡胶,聚氨脂,PU,尼龙帆布,氯丁橡胶,玻璃纤维线 |
齿型: | 单面齿,梯形齿 |
适用范围: | 汽车,杀菌机,退火炉,洗碗机,粘合机,烘干机,包装机械,矿山设备 |
适用环境: | 耐油,耐磨损 |
什么是T5型同步带:
T5型同步带是同步带传动系列中应用于比较广泛的一种带型。T5型同步带以优异的耐油、耐磨性能著称, 它适用与中小功率的高速运转场合,主要应用于小封装和高速运转,具有节省空间和稳定度高,动态屈绕性好,抗龟裂性能好,臭氧性能优良,耐老化,耐热,耐油,耐磨损等特点。广泛用于汽车,杀菌机,退火炉,洗碗机,粘合机,烘干机,包装机械,矿山设备等各行业各种类型的机械传动中。
同步带有什么优点
1、传动时具有准确性,而且在工作过程中不会出现滑动现象,具有恒定的传动比。
2、传动时速度平稳,具有缓冲和减振的能力,噪音也比较低。
3、传动时效率较高,可以达到0.98,所以节能的效果十分明显。
4、速度比的范围大,一般可以达到10,线速度可以达到50M/S,具有较大的功率传递的范围,可以达到几瓦甚至几百瓦。
5、可以用于长距离的传动,中心距离可以达到10M以上。
6、维护和保养比较方便,不需要润滑,所以维护费也较低。
7、相对于其他皮带的传动来说,预紧力较为小,所以轴和轴承上所受到的载荷就小。
同步带节顶距确定
1、模数:齿距P除以圆周率π所得到的商。即P/π。
2、齿顶圆:通过同步带轮的齿顶部分的圆周。
3、齿根圆:通过同步带轮的齿根部分的圆周。
4、分度圆:齿轮上面具有标准模数和标准齿形角的圆形。
5、齿厚:在水平端的平面上,一个齿的两侧端面齿廓之间的分度圆弧长。
6、齿槽宽:在水平端的平面上,一个齿槽的两侧端面上齿廓之间的分段圆弧长。
7、齿距:两个相邻而且同一侧的端面之间的分度圆弧长。
8、齿宽:齿轮的有齿部位沿着分度圆的圆柱面直母线方向所量取的宽度。
9、顶隙:同步带轮的齿轮的齿根高度应该大于齿轮顶部的高度,也就是说需要保留有一定的间隙。
10、齿顶高:齿顶圆和分度圆之间所存在的径向距离。
11、齿根高:齿根圆和分度圆之间所存在的径向距离。
12、齿高:齿顶圆和齿根圆之间所存在的径向距离。
规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 | 规格 | 节线长 | 齿数 |
T5×150 | 150.00 | 30 | T5×410 | 410.00 | 82 | T5×720 | 720 | 144 |
T5×185 | 185.00 | 37 | T5×420 | 420.00 | 84 | T5×725 | 725 | 145 |
T5×200 | 200.00 | 40 | T5×425 | 425.00 | 85 | T5×740 | 740 | 148 |
T5×210 | 210.00 | 42 | T5×450 | 450.00 | 90 | T5×750 | 750 | 150 |
T5×215 | 215.00 | 43 | T5×455 | 455.00 | 91 | T5×780 | 780 | 156 |
T5×220 | 220.00 | 44 | T5×460 | 460.00 | 92 | T5×800 | 800 | 160 |
T5×225 | 225.00 | 45 | T5×475 | 475.00 | 95 | T5×810 | 810 | 162 |
T5×240 | 240.00 | 48 | T5×480 | 480.00 | 96 | T5×815 | 815 | 163 |
T5×245 | 245.00 | 49 | T5×500 | 500.00 | 100 | T5×840 | 840 | 168 |
T5×250 | 250.00 | 50 | T5×510 | 510.00 | 102 | T5×850 | 850 | 170 |
T5×255 | 255.00 | 51 | T5×525 | 525.00 | 105 | T5×860 | 860 | 172 |
T5×260 | 260.00 | 52 | T5×545 | 545.00 | 109 | T5×880 | 880 | 176 |
T5×270 | 270.00 | 54 | T5×550 | 550.00 | 110 | T5×900 | 900 | 180 |
T5×275 | 275.00 | 55 | T5×560 | 560.00 | 112 | T5×990 | 990 | 198 |
T5×280 | 280.00 | 56 | T5×575 | 575.00 | 115 | T5×1000 | 1000 | 200 |
T5×295 | 295.00 | 59 | T5×590 | 590.00 | 118 | T5×1050 | 1050 | 210 |
T5×300 | 300.00 | 60 | T5×600 | 600.00 | 120 | T5×1075 | 1075.00 | 210 |
T5×305 | 305.00 | 61 | T5×610 | 610.00 | 122 | T5×1100 | 1100.00 | 220 |
T5×320 | 320.00 | 64 | T5×620 | 620.00 | 124 | T5×1200 | 1200.00 | 240 |
T5×325 | 325.00 | 65 | T5×625 | 625 | 125 | T5×1215 | 1215.00 | 243 |
T5×330 | 330.00 | 66 | T5×630 | 630 | 126 | T5×1270 | 1270.00 | 254 |
T5×340 | 340.00 | 68 | T5×635 | 635 | 127 | T5×1380 | 1380.00 | 276 |
T5×350 | 350.00 | 70 | T5×650 | 650 | 130 | T5×1420 | 1420.00 | 284 |
T5×355 | 355.00 | 71 | T5×670 | 670 | 134 | T5×1630 | 1630.00 | 326 |
T5×365 | 365.00 | 73 | T5×675 | 675 | 135 | T5×1780 | 1780.00 | 356 |
T5×375 | 375.00 | 75 | T5×690 | 690 | 138 | T5×1800 | 1800.00 | 360 |
T5×390 | 390.00 | 78 | T5×700 | 700 | 140 | T5×1960 | 1960.00 | 392 |
T5×400 | 400.00 | 80 | T5×710 | 710 | 142 |
![]() |
![]() |
![]() |
![]() |
