S2M型单面齿同步带

S2M型单面齿同步带

类型: 同步带
材质: 橡胶,聚氨酯,PU,尼龙帆布,氯丁橡胶,玻璃纤维线
齿型: 单面齿,圆弧齿
适用范围: 纺织、机床、烟草、通讯电缆、冶金、仪表仪器、矿山、汽车
适用环境: 耐老化,耐热,耐油,耐磨损
概述 规格 CAD图纸 图片 相关产品

S2M型单面齿同步带概述

什么是S2M型同步带:



   S2M型同步带是同步带传动系列中应用于比较广泛的一种带型。S2M型同步带传动具有准确的传动比,无滑差,可获得恒定的速比,传动平稳,能吸振,噪音小,传动比范围大,一般可达1:10。允许线速度可达50M/S,传递功率从几瓦到百千瓦。传动效率高,一般可达98%,结构紧凑,适宜于多轴传动,不需润滑,无污染,因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。



橡胶同步带传动范围

   橡胶同步带是采用优质的进口氯丁橡胶作为主要原材料,配合着多种不同用途的辅料进行加工,骨架是以进口的优质玻璃纤维线绳作为原材料,带齿的表面则采用尼龙高弹力布作为保护。这种同步带具有屈绕性能好,抗龟裂性能优良,耐臭氧性能好,耐老化,耐热,耐油和抗磨损等特点。
   这种同步带传动在运动时是由带齿和带轮之间相互啮合来传递动力,所以它具有齿轮传动,皮带传动和链传动的各自优点。这种同步带传动具有准确的传动比,运动时没有表面滑差,可以获得恒定的速比。所以这种同步带轮传动是可以用于精密的传动,这种传动工作时效率高,一般可以达到98%~99%。这种结构紧凑的传动可以用于多轴传动,它因为张紧力小,本身不需要润滑,没有污染,所以可以在不允许有污染或者是工作环境较为恶劣的场合下进行正常工作。

同步带怎么选型

   同步带的选型需要参考电机的输送功率,轴的输送扭矩,小带轮的转速和工作情况的系数等基本要求才可以确定同步带的齿形。而且还需要参考机械的安装空间大小要求,同步带轮我的大小型号,同步带的材质等,这些都是由工作的环境来进行决定的。
   在选型的时候只要记住同步带和同步带轮的型号相互匹配就好,即是什么型号的同步带配相同型号的同步带轮。同步带的具体带长可以通过查询同步带长系列的相关要求来确定,同步带轮的优先选择齿数可以从同步带轮选型手册中查询获取。
   同步带的齿形型号和节距等啮合的参数都和同步带轮的相关参数相同,都需要确定同步带的齿数和结构等。

S2M型单面齿同步带规格尺寸表

规格 节线长 齿数 规格 节线长 齿数
Std2M-80 80.00 40 Std2M-248 248.00 124
Std2M-88 88.00 44 Std2M-250 250.00 125
Std2M-100 100.00 50 Std2M-260 260.00 130
Std2M-112 112.00 56 Std2M-264 264.00 132
Std2M-118 118.00 59 Std2M-280 280.00 140
Std2M-120 120.00 60 Std2M-284 284.00 142
Std2M-122 122.00 61 Std2M-288 288.00 144
Std2M-124 124.00 62 Std2M-308 308.00 154
Std2M-126 126.00 63 Std2M-322 322.00 161
Std2M-130 130.00 65 Std2M-320 320.00 160
Std2M-134 134.00 67 Std2M-354 354.00 177
Std2M-138 138.00 69 Std2M-360 360.00 180
Std2M-142 142.00 71 Std2M-370 370.00 185
Std2M-144 144.00 72 Std2M-376 376.00 188
Std2M-146 146.00 73 Std2M-400 400.00 200
Std2M-152 152.00 76 Std2M-426 426.00 213
Std2M-156 156.00 78 Std2M-440 440.00 220
Std2M-160 160.00 80 Std2M-448 448.00 224
Std2M-164 164.00 82 Std2M-452 452.00 226
Std2M-170 170.00 85 Std2M-460 460.00 230
Std2M-172 172.00 86 Std2M-492 492.00 246
Std2M-180 180.00 90 Std2M-494 494.00 247
Std2M-182 182.00 91 Std2M-500 500.00 250
Std2M-190 190.00 95 Std2M-520 520.00 260
Std2M-194 194.00 97 Std2M-560 560.00 280
Std2M-200 200.00 100 Std2M-630 630.00 315
Std2M-212 212.00 106 Std2M-710 710.00 355
Std2M-224 224.00 112 Std2M-800 800.00 400
Std2M-236 236.00 118 Std2M-900 900.00 450
Std2M-240 240.00 120 Std2M-3000 3000.00 1500
Std2M-244 244.00 122 Std2M-3672 3672.00 1836

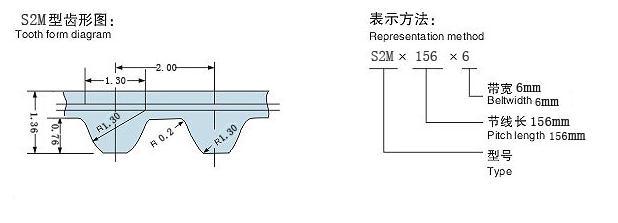

S2M型单面齿同步带CAD图纸


  • S2M型单面齿同步带图片
