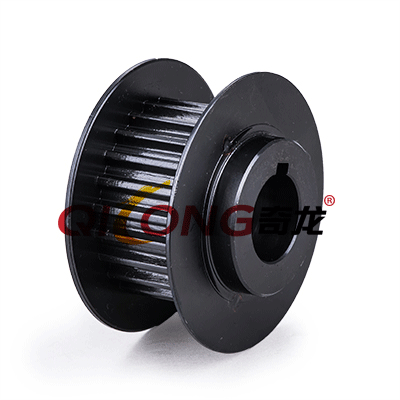

XL型梯形齿同步轮 |
|
---|---|
类型: | 同步轮 |
材质: | 灰铸铁,45#钢,铝合金,铜,工程塑料 |
齿型: | 梯形齿轮 |
适用范围: | ,包装,纺织,印刷,标记,烟草,雕刻,电脑打印,石油化工,金融机具,仪器仪表,通讯电缆,健身器材,电子电器,医疗器械,激光切割 |
适用环境: | 耐老化,耐热,耐油,耐磨损 |
什么是XL型同步带轮:
XL型同步带轮由轮缘、轮辐和轮毂三部分组成。设计带轮时,应使其结构便于制造,质量分布均匀,重量轻,并避免由于铸造产生过大的内应力。V>5m/s 时要进行静平衡,V>25m/s 时则应进行动平衡。同步带轮材料常用灰铸铁、45#钢、铝合金、铜或工程塑料等。灰铸铁应用最广,当V≤30m/s 时用HT200,V≥25~45m/s,则宜采用孕育铸铁开铸钢,也可用钢板冲压一焊接带轮。小功率传动可以用铸铝和塑料。
同步带轮的优点
1.同步带轮的传动比较准确,在工作的时候具有恒定的传动比,而且也不容易出现滑动的现象。
2.同步带轮具有缓冲和减振的能力,所以运转比较稳定发出的噪音也比较低。
3.同步轮有着优秀的效率比,最大可以达到0.98,节能的效果也十分优良。
4.同步带维护费用低,保养起来十分方便也不需要使用润滑油。
5.同步带所使用的的是绿色环保材料,所以可以在需要不污染的环境恶劣下进行工作。
同步轮怎么装
安装同步带轮时先关掉机器的电源,卸下表面的防护罩,旋转马达的装配螺栓,移动马达使同步带达到足够的松弛程度,切记不能太过暴力的拆卸下来会导致同步带损坏。
同步带轮常见问题
1.超过使用寿命,齿廓形状变化,带齿与带轮轮齿不能正确啮合,则会造成同步齿形带在短期内失效。
2.带轮最常见的失效形式是齿面磨损和点蚀,因此带轮齿面应有足够的耐磨性和接触强度。
3.同步齿形带传动中,为避免同步带从带轮一侧滑脱,同步带轮必须有挡盘,挡盘应比带的背面高出1至2毫米,并有约为5度的倾角。
4.同步带轮安装发生偏斜,则带侧面紧压在挡盘上,造成带侧面磨损加剧。
5.同步带过载或预紧力过大时将导致齿距差,从而产生啮合干涉与齿面磨损,过载时,承载能力大为下降。

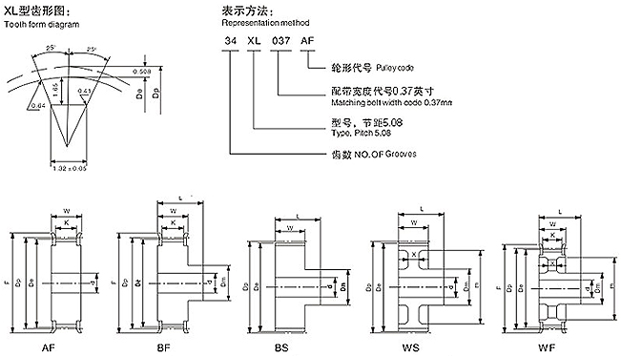

XL型标准皮带宽037(9.5mm) | ||||||||||||||
规格 | 齿数 | 形状 | 节径 | 外径 | W | L | K | X |
轮毂 直径 |
内孔 |
透孔 外径 |
档边 外径 |
档边 内径 |
档边型号 |
10XL | 10 | AB | 16.17 | 15.66 | 15 | 23 | 11 | - | 9.5 | 6 | - | 23 | 12 | F-102312 |
11XL | 11 | AB | 17.79 | 17.28 | 15 | 23 | 11 | - | 9.5 | 6 | - | 23 | 13 | F-102313 |
12XL | 12 | AB | 19.40 | 18.90 | 15 | 23 | 11 | - | 10 | 6 | - | 25 | 14 | F-102514 |
14XL | 14 | AB | 22.64 | 22.13 | 15 | 23 | 11 | - | 15 | 6 | - | 28 | 18 | F-102818 |
15XL | 15 | AB | 24.26 | 23.75 | 15 | 23 | 11 | - | 15 | 6 | - | 28 | 18 | F-102818 |
16XL | 16 | AB | 25.87 | 25.36 | 15 | 23 | 11 | - | 16 | 6 | - | 31 | 20 | F-103120 |
18XL | 18 | AB | 29.11 | 28.60 | 15 | 23 | 11 | - | 22 | 6 | - | 33 | 22 | F-103322 |
19XL | 19 | AB | 30.72 | 30.22 | 15 | 23 | 11 | - | 24 | 6 | - | 35 | 22 | F-103522 |
20XL | 20 | AB | 32.34 | 31.83 | 15 | 23 | 11 | - | 27 | 6 | - | 38 | 26 | F-103826 |
21XL | 21 | AB | 33.96 | 33.45 | 15 | 23 | 11 | - | 28 | 6 | - | 38 | 26 | F-103826 |
22XL | 22 | AB | 35.57 | 35.07 | 15 | 23 | 11 | - | 29 | 6 | - | 43 | 28 | F-104328 |
24XL | 24 | AB | 38.81 | 38.30 | 15 | 23 | 11 | - | 33 | 8 | - | 44 | 32 | F-104432 |
25XL | 25 | AB | 40.43 | 39.92 | 15 | 23 | 11 | - | 38 | 8 | - | 44 | 32 | F-104432 |
26XL | 26 | AB | 42.04 | 41.53 | 15 | 23 | 11 | - | 38 | 8 | - | 47 | 34 | F-104734 |
28XL | 28 | AB | 45.28 | 44.77 | 15 | 23 | 11 | - | 38 | 8 | - | 48 | 36 | F-104836 |
30XL | 30 | AB | 48.51 | 48.00 | 15 | 23 | 11 | - | 38 | 8 | - | 55 | 39 | F-105539 |
32XL | 32 | AB | 51.74 | 51.24 | 16 | 23 | 11 | - | 38 | 8 | - | 57 | 41 | F-155741 |
34XL | 34 | AB | 54.98 | 54.47 | 16 | 23 | 11 | - | 38 | 8 | - | 61 | 41 | F-156141 |
36XL | 36 | AB | 58.21 | 57.70 | 16 | 25 | 11 | - | 38 | 8 | - | 61 | 41 | F-156141 |
38XL | 38 | AB | 61.45 | 60.94 | 16 | 25 | 11 | - | 38 | 8 | - | 65 | 50 | F-156550 |
40XL | 40 | AB | 64.68 | 64.17 | 16 | 25 | 11 | - | 38 | 8 | - | 69 | 50 | F-156950 |
42XL | 42 | AB | 67.91 | 67.41 | 16 | 25 | 11 | - | 38 | 8 | - | 74 | 53 | F-157453 |
44XL | 44 | AB | 71.15 | 70.64 | 16 | 25 | 11 | 5 | 38 | 8 | - | 78 | 58 | F-157858 |
45XL | 45 | W | 72.77 | 72.26 | 16 | 25 | 11 | 5 | 38 | 10 | 60 | - | - | - |
48XL | 48 | W | 77.62 | 77.11 | 16 | 25 | 11 | 5 | 38 | 10 | 64 | - | - | - |
50XL | 50 | W | 80.85 | 83.58 | 16 | 25 | 11 | 5 | 38 | 10 | 67 | - | - | - |
57XL | 57 | W | 90.55 | 91.66 | 16 | 25 | 11 | 5 | 38 | 10 | 74 | - | - | - |
60XL | 60 | W | 97.02 | 96.51 | 16 | 25 | 11 | 5 | 38 | 10 | 83 | - | - | - |
70XL | 70 | W | 113.19 | 112.68 | 16 | 25 | 11 | 5 | 38 | 10 | 100 | - | - | - |
72XL | 72 | W | 116.43 | 115.92 | 16 | 25 | 11 | 5 | 38 | 10 | 102 | - | - |
![]() |
![]() |
![]() |
![]() |
