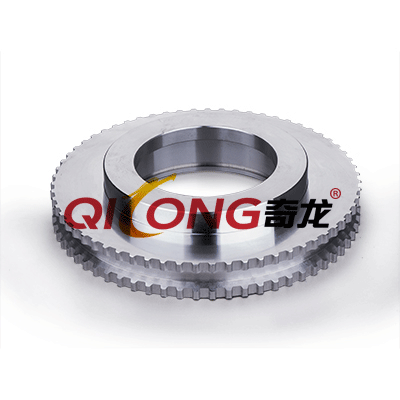

5M型圆弧齿同步轮 |
|
---|---|
类型: | 同步轮 |
材质: | 灰铸铁,45#钢,铝合金,铜,工程塑料 |
齿型: | 圆弧齿轮 |
适用范围: | 机床,包装,纺织,印刷,标记,烟草,雕刻,电脑打印,石油化工,金融机具,仪器仪表,通讯电缆,健身器材,电子电器,医疗器械,激光切割 |
适用环境: | 耐老化,耐热,耐油,耐磨损 |

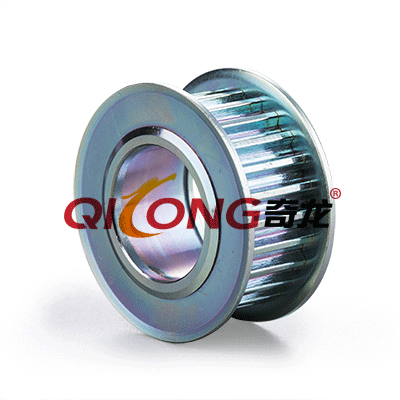

什么是5M型同步带轮:
5M型同步带轮由轮缘、轮辐和轮毂三部分组成。设计带轮时,应使其结构便于制造,质量分布均匀,重量轻,并避免由于铸造产生过大的内应力。V>5m/s 时要进行静平衡,V>25m/s 时则应进行动平衡。同步带轮材料常用灰铸铁、45#钢、铝合金、铜或工程塑料等。灰铸铁应用最广,当V≤30m/s 时用HT200,V≥25~45m/s,则宜采用孕育铸铁开铸钢,也可用钢板冲压一焊接带轮。小功率传动可以用铸铝和塑料。
同步带轮的加工流程
1、根据图纸上面的要求先将大致的同步带轮的外观加工出来,需要注意的是同步带轮的厚度以及最大的外径尺寸和内孔的尺寸。
2、根据同步带轮齿槽的加工要求以及所需要的齿槽的型号来对同步带轮的齿槽进行切割以及编程,然后使齿槽完成成型的加工。
3、同步带轮对于内孔的槽要按照是需要使用插床或者是线切割来进行完成的,然后根据这些要求完成对内孔槽的加工。
4、如果所加工的同步带轮是需要轮缘的话,则只需要在最后一步的时候讲轮缘焊接到同步带轮上面就可以完成整个的加工过程了。
同步轮怎么装
安装同步带轮时先关掉机器的电源,卸下表面的防护罩,旋转马达的装配螺栓,移动马达使同步带达到足够的松弛程度,切记不能太过暴力的拆卸下来会导致同步带损坏。
同步带轮的使用
同步带轮由于是通过同步带的带齿和同步带轮的轮齿相互之间进行啮合来传递运动和动力,所以这种传动时综合了链传动,带传动还有齿轮传动的特点,被广泛的应用于纺织业,机床行业,烟草业,通讯电缆也,石油化工业,食品运输包装行业,医疗器械运输,精密通讯电缆和汽车行业等的机械传动中。

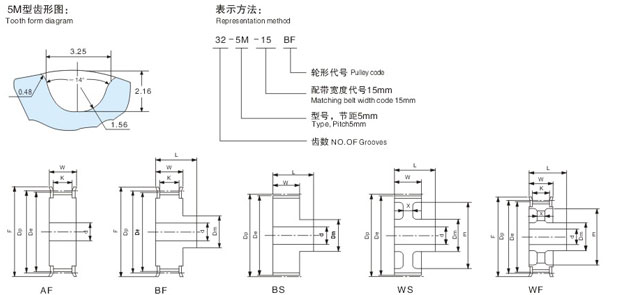

5M型标准皮带宽15mm | ||||||||||||||
规格 | 齿数 | 形状 | 节径 | 外径 | W | L | 1K | X | 轮毂直径 | 内孔 | 透孔外径 | 档边外径 | 档边内径 | 档边型号 |
5M | 14 | A/B | 22.28 | 21.14 | 20 | 28 | 16 | - | 12 | 6 | - | 25 | 14 | F-102514 |
5M | 15 | A/B | 23.87 | 22.73 | 20 | 28 | 16 | - | 13 | 6 | - | 28 | 18 | F-102818 |
5M | 16 | A/B | 25.46 | 24.32 | 20 | 28 | 16 | - | 15 | 6 | - | 31 | 20 | F-103120 |
5M | 18 | A/B | 28.65 | 27.50 | 20 | 28 | 16 | - | 18 | 6 | - | 33 | 22 | F-103322 |
5M | 19 | A/B | 30.24 | 29.10 | 20 | 28 | 16 | - | 19 | 6 | - | 35 | 22 | F-103522 |
5M | 20 | A/B | 31.83 | 30.69 | 20 | 28 | 16 | - | 20 | 8 | - | 35 | 22 | F-103522 |
5M | 21 | A/B | 33.42 | 32.28 | 20 | 28 | 16 | - | 22 | 8 | 38 | 26 | F-103826 | |
5M | 22 | A/B | 35.01 | 33.87 | 20 | 28 | 16 | - | 22 | 8 | - | 38 | 26 | F-103826 |
5M | 24 | A/B | 38.20 | 37.05 | 20 | 28 | 16 | - | 26 | 8 | - | 43 | 28 | F-104328 |
5M | 25 | A/B | 39.79 | 38.65 | 20 | 28 | 16 | - | 28 | 8 | - | 44 | 32 | F-104432 |
5M | 26 | A/B | 41.38 | 40.24 | 20 | 28 | 16 | - | 28 | 10 | - | 47 | 34 | F-104734 |
5M | 28 | A/B | 44.56 | 43.42 | 20 | 28 | 16 | - | 30 | 10 | - | 48 | 36 | F-104836 |
5M | 30 | A/B | 47.75 | 46.60 | 20 | 28 | 16 | - | 32 | 10 | - | 51 | 36 | F-104836 |
5M | 32 | A/B | 50.93 | 49.79 | 21 | 28 | 16 | - | 34 | 10 | - | 55 | 39 | F-155539 |
5M | 34 | A/B | 54.11 | 52.98 | 21 | 28 | 16 | - | 36 | 12 | - | 57 | 41 | F-155741 |
5M | 36 | A/B | 57.30 | 56.15 | 21 | 28 | 16 | - | 38 | 12 | - | 61 | 48 | F-156148 |
5M | 38 | A/B | 60.48 | 59.34 | 21 | 28 | 16 | - | 38 | 12 | - | 65 | 50 | F-156550 |
5M | 40 | A/B | 63.66 | 62.52 | 21 | 28 | 16 | - | 40 | 12 | - | 69 | 50 | F-156950 |
5M | 42 | A/B | 66.85 | 65.70 | 21 | 28 | 16 | - | 42 | 12 | - | 69 | 50 | F-156950 |
5M | 46 | A/B | 73.21 | 72.07 | 21 | 28 | 16 | - | 44 | 12 | - | 78 | 58 | F-157858 |
5M | 48 | A/B | 76.69 | 75.25 | 21 | 28 | 16 | - | 46 | 12 | - | 83 | 63 | F-158363 |
5M | 50 | W | 79.58 | 78.43 | 21 | 28 | 16 | 7 | 46 | 12 | 58 | 83 | 63 | F-158363 |
5M | 54 | W | 85.94 | 84.80 | 21 | 28 | 16 | 7 | 48 | 12 | 60 | 91 | 72 | F-159172 |
5M | 56 | W | 89.13 | 87.98 | 21 | 28 | 16 | 7 | 50 | 12 | 64 | 94 | 74 | F-159474 |
5M | 58 | W | 92.31 | 91.17 | 21 | 28 | 16 | 7 | 50 | 12 | 71 | 97 | 80 | F-159780 |
5M | 60 | W | 95.48 | 94.35 | 21 | 28 | 16 | 7 | 52 | 12 | 74 | 97 | 80 | F-159780 |
5M | 72 | W | 114.59 | 113.45 | 21 | 28 | 16 | 7 | 56 | 16 | 88 | 119 | 100 | F-1511910 |
![]() |
![]() |
![]() |
![]() |
