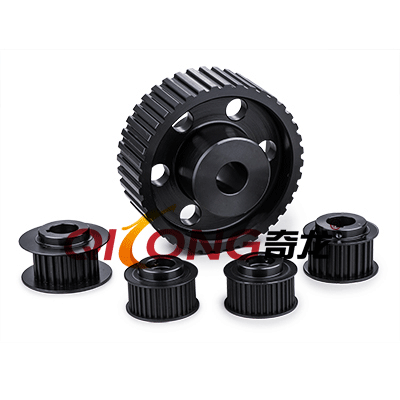

S8M型梯形齿同步轮 |
|
---|---|
类型: | 同步轮 |
材质: | 灰铸铁,45#钢,铝合金,铜,工程塑料 |
齿型: | 圆弧齿轮 |
适用范围: | 床,包装,纺织,印刷,标记,烟草,雕刻,电脑打印,石油化工,金融机具,仪器仪表,通讯电缆,健身器材,电子电器,医疗器械,激光切割 |
适用环境: | 耐老化,耐热,耐油,耐磨损 |

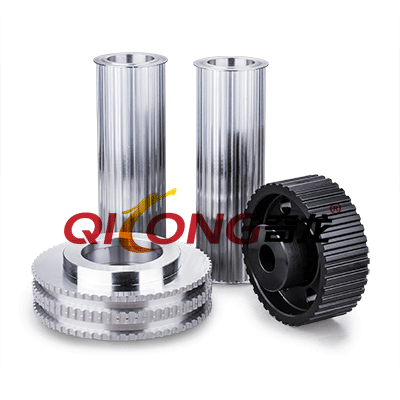

什么是S8M型同步带轮:
S8M型同步带轮由轮缘、轮辐和轮毂三部分组成。设计带轮时,应使其结构便于制造,质量分布均匀,重量轻,并避免由于铸造产生过大的内应力。V>5m/s 时要进行静平衡,V>25m/s 时则应进行动平衡。同步带轮材料常用灰铸铁、45#钢、铝合金、铜或工程塑料等。灰铸铁应用最广,当V≤30m/s 时用HT200,V≥25~45m/s,则宜采用孕育铸铁开铸钢,也可用钢板冲压一焊接带轮。小功率传动可以用铸铝和塑料。
同步带轮的加工流程
1、根据图纸上面的要求先将大致的同步带轮的外观加工出来,需要注意的是同步带轮的厚度以及最大的外径尺寸和内孔的尺寸。
2、根据同步带轮齿槽的加工要求以及所需要的齿槽的型号来对同步带轮的齿槽进行切割以及编程,然后使齿槽完成成型的加工。
3、同步带轮对于内孔的槽要按照是需要使用插床或者是线切割来进行完成的,然后根据这些要求完成对内孔槽的加工。
4、如果所加工的同步带轮是需要轮缘的话,则只需要在最后一步的时候讲轮缘焊接到同步带轮上面就可以完成整个的加工过程了。
同步带轮的材料选择
同步带轮的材料多以45#钢和硬质铝合金较为多见,其他的还可以选择使用铸铁,铜,尼龙等其他适合用来加工的材料制作同步带轮。具体的选用多以个人的需求为主。
45#钢其实就是碳素调质钢,它的耐磨性和受力性都比较高,但是轮体的重量比较沉重,主要是用于重载的传动中。而铝合金材质的重量比较轻,在轻载的同步带传动中效果比较好。轻载或者重载的具体情况可以参考同步带轮的选型手册,选型一般会和同步带轮的大小和同步带的宽度密切相关。
同步带轮的计算
1、同步带轮的节圆直径计算:
设同步带轮的节距为Dp,同步带轮的齿数为Z,圆周率为π,则计算公式如下:
Dp=p×Z/π
2、同步带轮的实际外圆直径计算:
设同步带轮的节径为Dp,同步带轮的节顶距为δ,则计算公式如下:
De= Dp-2δ
3、同步带轮的中心距计算:
设同步带的皮带节线长为L,同步带轮的两轴的中心距为C,大同步带轮的节距径为Dp,小同步带轮的节径为dp,则计算公式如下:
B= L – 1.57 (Dp + dp)

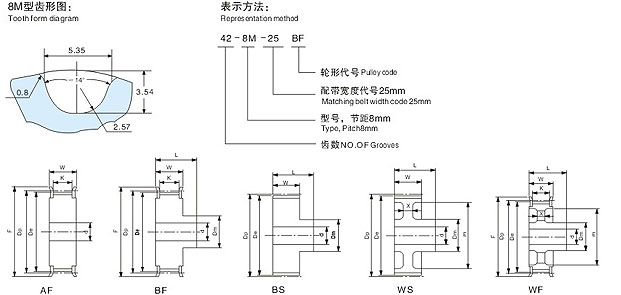

S8M型标准皮带宽25mm | ||||||||||||||
规格 | 齿数 | 形状 | 节径 | 外径 | W | L | 1K | X | 轮毂直径 | 内孔 | 透孔外径 |
档边 外径 |
档边 内径 |
档边型号 |
S8M | 22 | A/B | 56.02 | 54.65 | 31 | 53 | 26 | - | 40 | 16 | - | 64 | 48 | F-156448 |
S8M | 24 | A/B | 61.12 | 59.74 | 31 | 53 | 26 | - | 44 | 16 | - | 69 | 50 | F-156950 |
S8M | 25 | A/B | 63.66 | 62.29 | 31 | 53 | 26 | - | 46 | 16 | - | 69 | 50 | F-156950 |
S8M | 26 | A/B | 66.21 | 64.84 | 31 | 53 | 26 | - | 48 | 16 | - | 74 | 53 | F-157453 |
S8M | 28 | A/B | 71.30 | 69.93 | 31 | 53 | 26 | - | 52 | 16 | - | 78 | 58 | F-157858 |
S8M | 30 | A/B | 76.39 | 75.02 | 31 | 53 | 26 | - | 56 | 20 | - | 83 | 63 | F-158363 |
S8M | 32 | A/B | 81.49 | 80.12 | 31 | 53 | 26 | - | 60 | 20 | - | 90 | 69 | F-159069 |
S8M | 34 | A/B | 86.58 | 85.21 | 31 | 53 | 26 | - | 64 | 20 | - | 93 | 75 | F-159375 |
S8M | 36 | A/B | 91.67 | 90.30 | 31 | 53 | 26 | - | 68 | 20 | - | 99 | 78 | F-159978 |
S8M | 38 | A/B | 96.77 | 95.39 | 31 | 53 | 26 | - | 72 | 20 | - | 105 | 84 | F-1510584 |
S8M | 40 | A/B | 101.86 | 100.49 | 31 | 53 | 26 | - | 74 | 20 | - | 112 | 90 | F-1511290 |
S8M | 42 | A/B | 106.95 | 105.58 | 31 | 53 | 26 | - | 76 | 20 | - | 115 | 90 | F-1511590 |
S8M | 44 | A/B | 112.05 | 110.67 | 31 | 53 | 26 | - | 78 | 20 | - | 121 | 99 | F-1512199 |
S8M | 46 | A/B | 117.14 | 115.77 | 31 | 53 | 26 | - | 80 | 20 | - | 126 | 100 | F-15126100 |
S8M | 48 | A/B | 122.23 | 120.86 | 31 | 53 | 26 | - | 80 | 20 | - | 131 | 111 | F-15131111 |
S8M | 50 | B/W | 127.32 | 125.95 | 31 | 53 | 26 | 9 | 82 | 20 | 94 | 136 | 114 | F-15136114 |
S8M | 52 | B/W | 132.42 | 11.40 | 31 | 53 | 26 | 9 | 84 | 20 | 99 | 141 | 118 | F-15141118 |
S8M | 56 | B/W | 142.60 | 141.23 | 31 | 53 | 26 | 9 | 86 | 20 | 110 | 152 | 134 | F-15152134 |
S8M | 58 | B/W | 147.70 | 146.32 | 31 | 53 | 26 | 9 | 88 | 30 | 115 | 156 | 135 | F-15156135 |
S8M | 60 | B/W | 152.79 | 151.42 | 32 | 53 | 26 | 9 | 88 | 30 | 120 | 160 | 140 | F-20160140 |
S8M | 62 | B/W | 157.88 | 156.51 | 32 | 53 | 26 | 9 | 90 | 30 | 125 | 166 | 145 | F-20166145 |
S8M | 64 | B/W | 162.97 | 161.60 | 32 | 53 | 26 | 9 | 92 | 30 | 130 | 170 | 150 | F-20170150 |
S8M | 67 | B/W | 170.61 | 169.24 | 32 | 53 | 26 | 9 | 94 | 30 | 138 | 179 | 158 | F-20179158 |
S8M | 72 | B/W | 183.35 | 181.97 | 32 | 53 | 26 | 9 | 94 | 30 | 151 | 192 | 171 | F-20192171 |
S8M | 80 | B/W | 203.72 | 202.35 | 32 | 53 | 26 | 9 | 98 | 30 | 171 | 212 | 191 | F-20212191 |
S8M | 84 | B/W | 213.90 | 212.53 | 32 | 53 | 26 | 9 | 98 | 30 | 181 | 223 | 201 | F-20223201 |
S8M | 90 | B/W | 229.18 | 227.81 | 32 | 53 | 26 | 9 | 100 | 30 | 196 | 238 | 216 | F-20238216 |
S8M | 96 | B/W | 244.46 | 243.09 | 32 | 53 | 26 | 9 | 102 | 30 | 211 | 253 | 231 | F-20253231 |
S8M | 112 | B/W | 285.21 | 283.83 | 32 | 53 | 26 | 9 | 108 | 40 | 252 | 294 | 272 | F-20294272 |
![]() |
![]() |
![]() |
![]() |
